【环氧涂料】不断进步，更上一层楼一种新型助剂可同时提高多个关键的性能

2015/8/12 9:30:46| 次阅读| 来源欧洲涂料| 作者杰拉德·范德兰德(Gerald Vandezande)

摘要：为同时提高双组分环氧涂料的多个关键性能，研发出一种新型助剂。使用该助剂，柔韧性、附着性和耐腐蚀性都有所提高。在活化期和固化速度之间的平衡也有所改善。

试验配方详细信息

制备了3种混合物(见表1)。助剂的含量各不相同。如有可能，将助剂添加到液态环氧树脂中。然后，加入溶剂并搅拌3 min。最后，加入固化剂再搅拌3 min。3种配方中使用的溶剂分别是醋酸丁酯、二甲苯和甲乙酮。

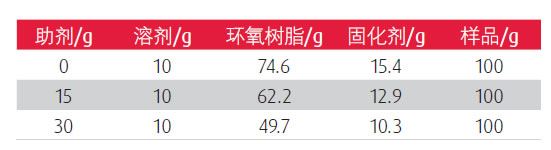

表1 试验配方

胺加成物广泛用于固化环氧树脂。这些含胺的加成物与足够量的环氧树脂发生反应，以提高胺和环氧树脂之间的相容性。在下面描述的例子中使用的胺加合物是由4份(质量)的胺(XTA801，亨斯迈公司，见图1)和1 份环氧树脂(EPON 828，亨斯迈公司，见图2)组成。

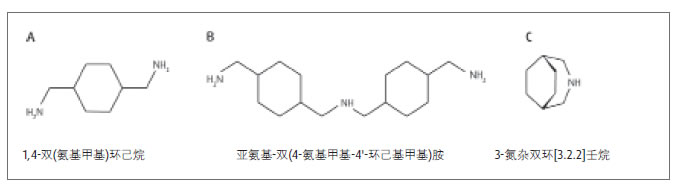

图1 “ XTA801”胺组成成分

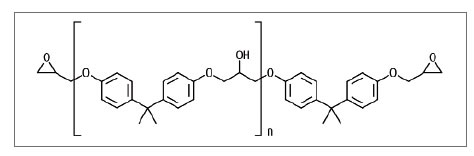

图2 双酚A型环氧树脂；n=0“Epon 828”

胺本身是1,4-双(氨基甲基)环己烷(60%～100%)、亚氨基-双(4-氨基甲基-4'-环己基甲基)胺(13%～30%) 和3-氮杂双环[3.2.2]壬烷(1%～3%)的混合物，如图1中 A、B、C分别所示。该加成物的配制是将600 g胺加入大玻璃瓶中，紧接着加入150 g环氧树脂，室温下搅拌8 h。虽然试验中使用了这种特制的固化剂，但这并不限制使用其他加成物或固化剂。

通用环氧配方如表1所示。固化剂中胺氢当量 (AHEW)为48.6，而环氧树脂的环氧当量(EEW)为188。固化剂与环氧树脂的比率(胺氢当量/环氧当量)为0.8。上文所提到的各种溶剂均适当添加。标准检测样板是通过使用刮棒将环氧树脂混合物涂覆在0.8 mm×76mm×127 mm的冷轧钢钢板(R35试验板底板来自美国 Q-Lab公司)上，然后在23 ℃、相对湿度为50%的环境下固化7 d制得。

本文系作者授权中国涂料网发表，并经中国涂料网编辑，未经允许不得转载，如需转载请联系chinacoatingnet@vip.163.com
