近红外（NIR）光反射颜料在军事领域中早已得到广泛使 用，并且受到普遍欢迎。主要因为其不仅适用于建筑物的热量管 理，还能降低能源成本。目前已经有多种颜色可供选择。

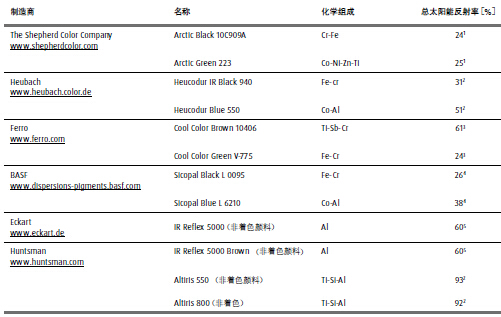

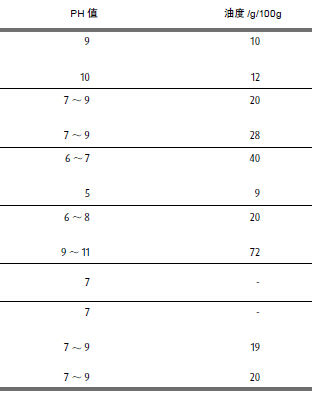

建筑物升温的主要原因在于其吸收了太阳辐射。特别是建筑物 吸收近红外区域的辐射（NIR，700-2500 nm），近红外辐 射是肉眼看不见的，约占太阳辐射的50%。吸收了这部分辐射能 后，办公室和起居室的温度就会升高。而且，近红外辐射还会损 坏建筑物外墙的涂料及涂层下面的保温隔热层：长时间的吸收太 阳辐射会破坏涂层中的基料，并引起表面以下出现热机械应力， 从而缩短外墙系统的使用寿命。使用近红外反射颜料是一种巧妙 的方法，可以减缓高能红外辐射的损害作用、降低空调运行成本和二氧化碳排放。用于评估近红外反射颜料的主要指标为总太阳 能反射率（TSR）。该指标的定义是从涂有反射颜料的表面所反射 的辐射的百分比。但是，对于涂层体系总太阳能反射率的测定方 法，目前尚无普遍接受的强制标准，部分原因是因为TSR取决于配 方中的颜料含量、基料以及涂膜厚度，另一个更重要的原因在于 底材吸收太阳能的能力。因此，涂料制造商和最终用户很难对各 种近红外反射颜料进行有实质意义的性能比较，这是必须要解决 的问题，需要制定一个强制性方案，便于评估对比此类前景光明 的颜料。产品简介中列出了目前可购买到的部分颜料（精选）。

1颜料（干）含量30%；膜厚~40 μm；2按照粉末颗粒进行测量；3在聚偏二氟乙烯（PVDF）中测量；颜料含量（湿/干）13.5%和 50%；膜厚~50 pm；4在 醇酸树脂烘烤涂料中测量；颜料含量（湿/干）20%和 35%；膜厚~50 μm；5在水性丙烯酸涂料中测量；颜料含量15%，膜厚~70-90 μm * 本表并未列出所有太阳能反射颜料。

太阳能反射指数

太阳能反射指数（SRI）是对材料的太阳能反射率 和辐射率的度量，可作为当太阳辐射入射到材料表面上 时，材料变热的指标。SRI越低，材料在阳光下就更容 易变热。SRI值范围为0～100，当材料吸收并保存太阳 辐射能（因此在阳光下变得更热）时，SRI值较低，而 高反射材料（在阳光下能保持低温）的SRI值则较高。

太阳能反射涂料可大幅度降低能耗

最近，研究人员通过在建筑物的不透明内外墙面上涂装 新型表面涂料，分析了它的节能效果。这种简单、廉价的改造 措施降低了供热和制冷的能源成本，同时由于减少了结露问题 和热冲击现象，该举措对建筑物的室内热舒适度和使用寿命方 面大有裨益；同时，还保留了建筑物外部原有的形状和色彩特 征。（C. Marino等人；Energy and Buildings；2015年；第95卷 第70～79页）
