以下为《 欧洲涂料杂志》 第7/8期配方培训中不饱和聚酯腻子的参考答案。

　　基本配方

　　按照以下顺序添加原材料： 不饱和聚酯树脂（ 苯乙烯溶液， 固体份70%）， 35.0%

　　膨润土浆料（ 固体分10%）， 4.5%

　　催干剂（ Ca - Co）， 0.5%

　　对苯二酚溶液， 0.8%

　　边搅拌边加入以下物质， 并在最高温度50 °C下在溶解罐中（ 23 m/s） 预分散15 min：

　　氧化铁黑， 0.2%

　　钛白粉， 3.0%

　　细滑石粉， 45.0%

　　硫酸钡， 9.0%

　　在真空分散罐（ 转速： 21 m/s） 中预分散20 min， 温度50 °C。

　　调节黏度： 苯乙烯， 2.0%

　　参考答案-主要问题

　　问题1： 腻子应满足的要求

　　金属基材用腻子应满足以下要求：

　　适用期长和活性高

　　快速固化

　　良好的附着力

　　硬度高

　　对凹凸不平的表面具有良好的填充性， 可厚涂

　　体积收缩小

　　施工后不久即可打磨

　　与大部分涂料体系均兼容

　　问题2： 不饱和聚酯树脂

　　a.合成和结构

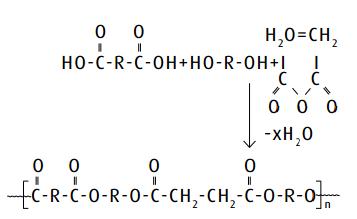

　　不饱和聚酯树脂由多元醇（ 如： 丙二醇、 新戊二醇）、 二元羧酸以及酸酐（ 如己二酸、 邻苯二甲酸酐） 合成制得。 通过使用顺丁烯二酸酐将可聚合的双键值入到聚合物中。

　　b. 性能

　　不饱和聚酯树脂交联形成热固性树脂。 具有高硬度、 良好的耐磨性、 润湿性、 耐热性和耐化学性， 但耐候性欠佳。

　　问题3： 活性稀释剂

　　用于不饱和聚酯的活性稀释剂主要是苯乙烯。 活性稀释剂作为溶剂， 可将黏度调整到适合施工。 作为一种单体， 活性稀释剂也参与热固性交联， 因此是基料的一部分。 从而可大幅度降低体积收缩。 由于腻子层可能很厚， 其目的是填平不规则表面， 因此必须具备较小的体积收缩。

　　使用活性稀释剂也有助于减少排放。

　　问题4： 硬化剂

　　硬 化 剂 通 常 由 引 发 剂（如 过 氧 化物）、 增塑剂以及染料组成。 引发剂能引发不饱和聚酯树脂的聚合反应。 为了防止机械影响带来引发剂的分解， 在引发剂中添加增塑剂。 在硬化剂中使用少量的染料易于检测腻子——硬化剂的混合是否均匀。 颜色也起到信号作用（ 危险警示）。

　　问题5： 用于腻子的颜填料

　　>低成本的无机颜料， 例如炭黑、 钛白粉或氧化铁， 常用在腻子中。 所有的传统填料都可以用在腻子配方中， 主要取决于应用要求， 如：

　　>滑石粉-良好的附着力和打磨性

　　>硫酸钡粉（ 沉淀硫酸钡） 和片状粒子配合使用， 会导致较高的填充密度

　　>碳酸盐-用于节省白色颜料

　　>石英粉-可改善硬度的廉价填料

　　问题6： 真空分散罐

　　用盖子密封的真空分散罐， 罐内形成真空。 真空状态可避免在分散过程中夹带进空气， 特别对于高黏度物料。 也可以改善分散效果。

　　问题7： 前处理和施工

　　修复凹陷时， 首先要将凹陷处捶平。使用偏心打磨机对损坏区域进行打磨。 从而去除非附着微粒和腐蚀性物质， 将表面打磨平。 建议开始时使用P 80或P 120砂纸打磨； 然后用P 150或P 180继续打磨。 在清除打磨产生的粉尘后， 应使用硅酮清除剂清洗受损区域。 采用日本刮刀或平刮刀，涂一层或多层腻子。 刮刀与基材应形成50° 夹角。

　　在硬化后， 再次进行打磨， 直到所有不平整的地方都被打磨平整。 然后， 可以进行涂装涂料。

　　问题8： 体积收缩

　　通过测量厚度等方法， 可以确定体积收缩情况。 用一把小刀， 在金属板上涂覆规定厚度的腻子。 固化后， 通过常规方法测定腻子层厚度。 通过测定未固化层与与已交联固化层的厚度比， 计算出体积收缩率。 另外， 也可以通过测定未交联湿料（ 使用比重计测定） 的密度以及干膜厚度（ 通过比重计法测定密度） 来计算体积收缩率。

　　问题9： 过氧化物带来的危险

　　过氧化物是爆炸性物质， 因此必须免受机械撞击和高温影响。 过氧化物和还原剂（ 如干燥剂） 一旦混合是极具爆炸性的混合物， 不应将两者直接混合。
