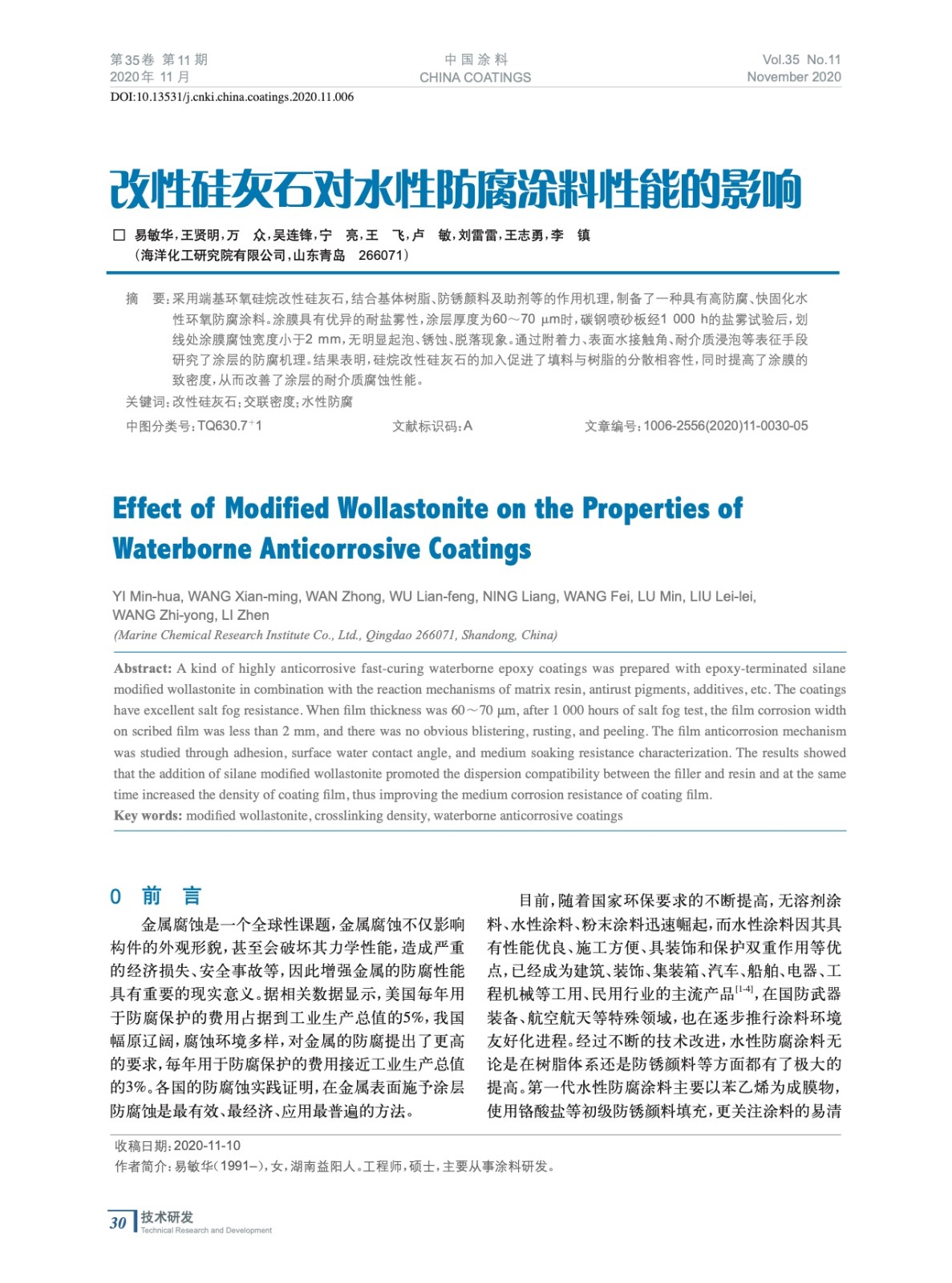

摘要：采用端基环氧硅烷改性硅灰石，结合基体树脂、防锈颜料及助剂等的作用机理，制备了一种具有高防腐、快固化水性环氧防腐涂料。涂膜具有优异的耐盐雾性，涂层厚度为60～70 μm时，碳钢喷砂板经1 000 h的盐雾试验后，划线处涂膜腐蚀宽度小于2 mm，无明显起泡、锈蚀、脱落现象。结果表明，硅烷改性硅灰石的加入促进了填料与树脂的分散相容性，同时提高了涂膜的致密度，从而改善了涂层的耐介质腐蚀性能。
