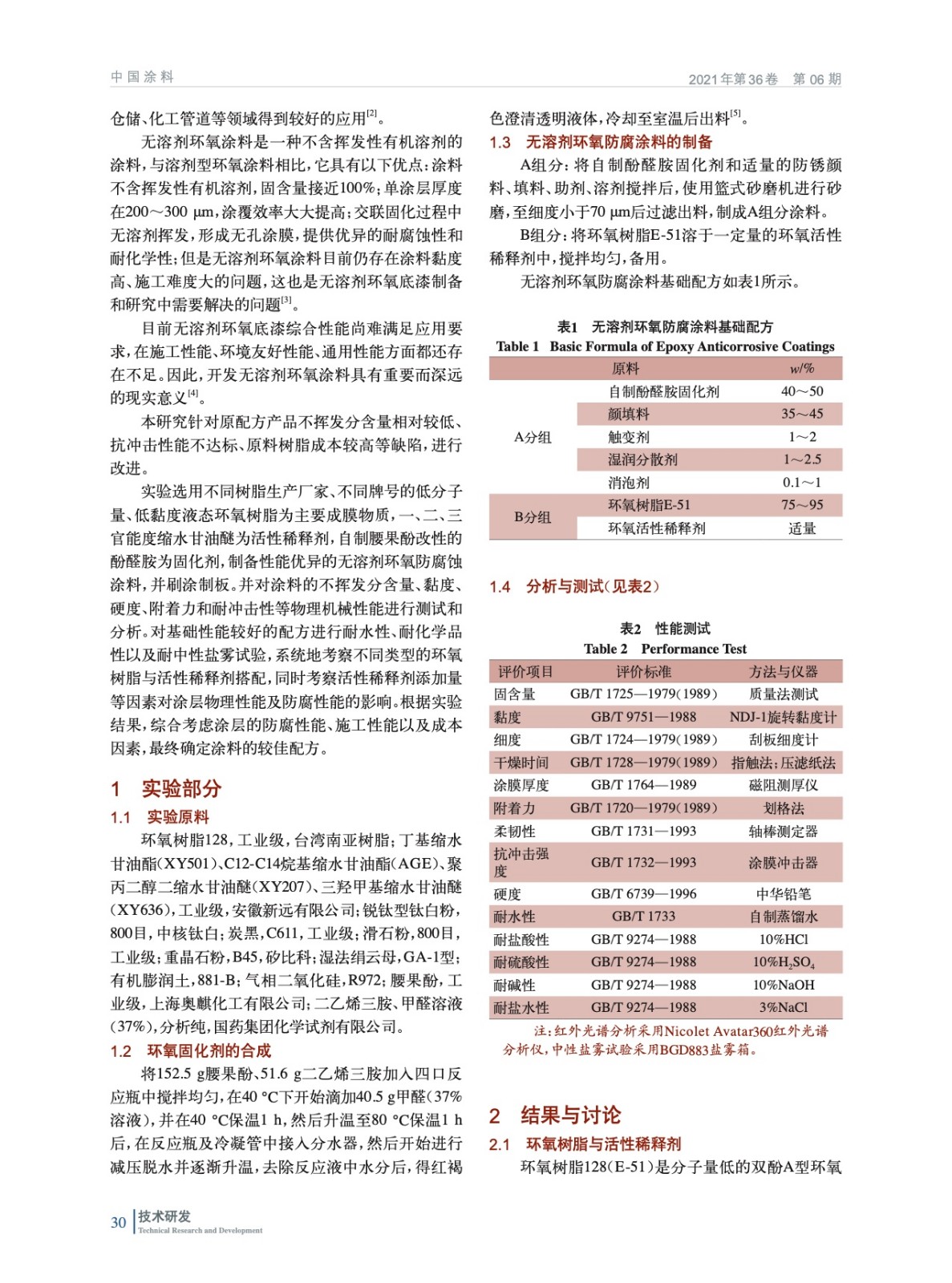

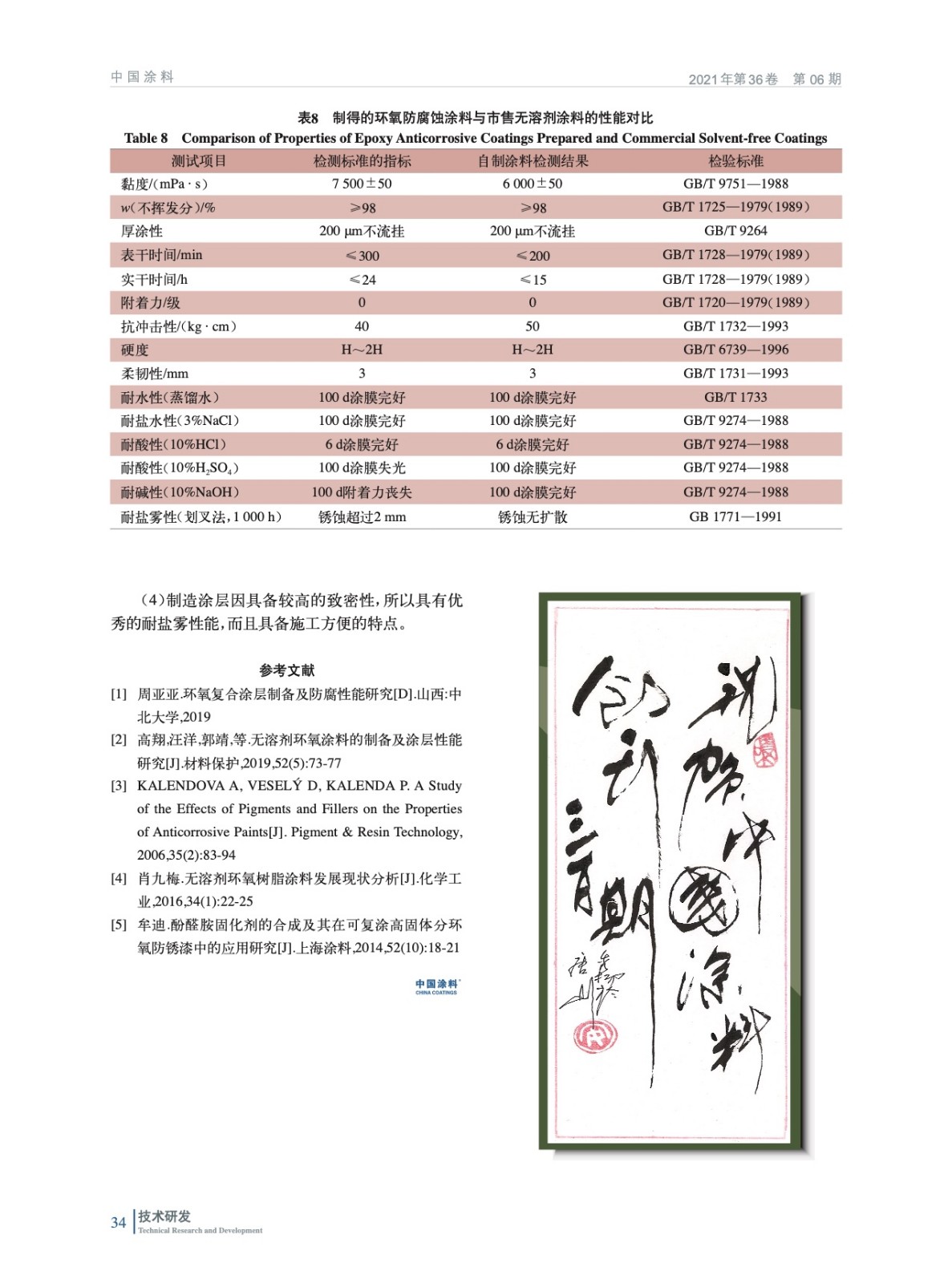

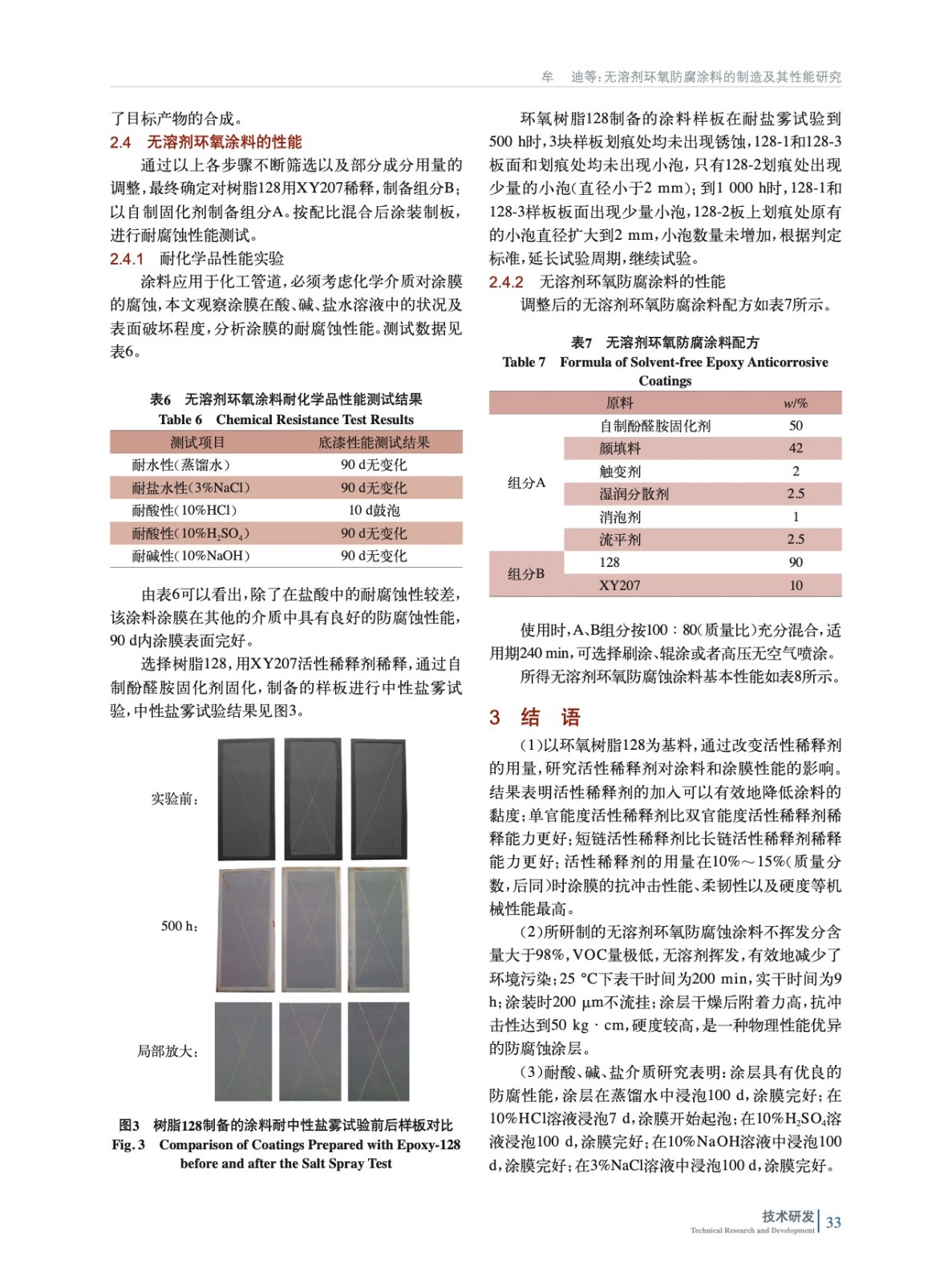

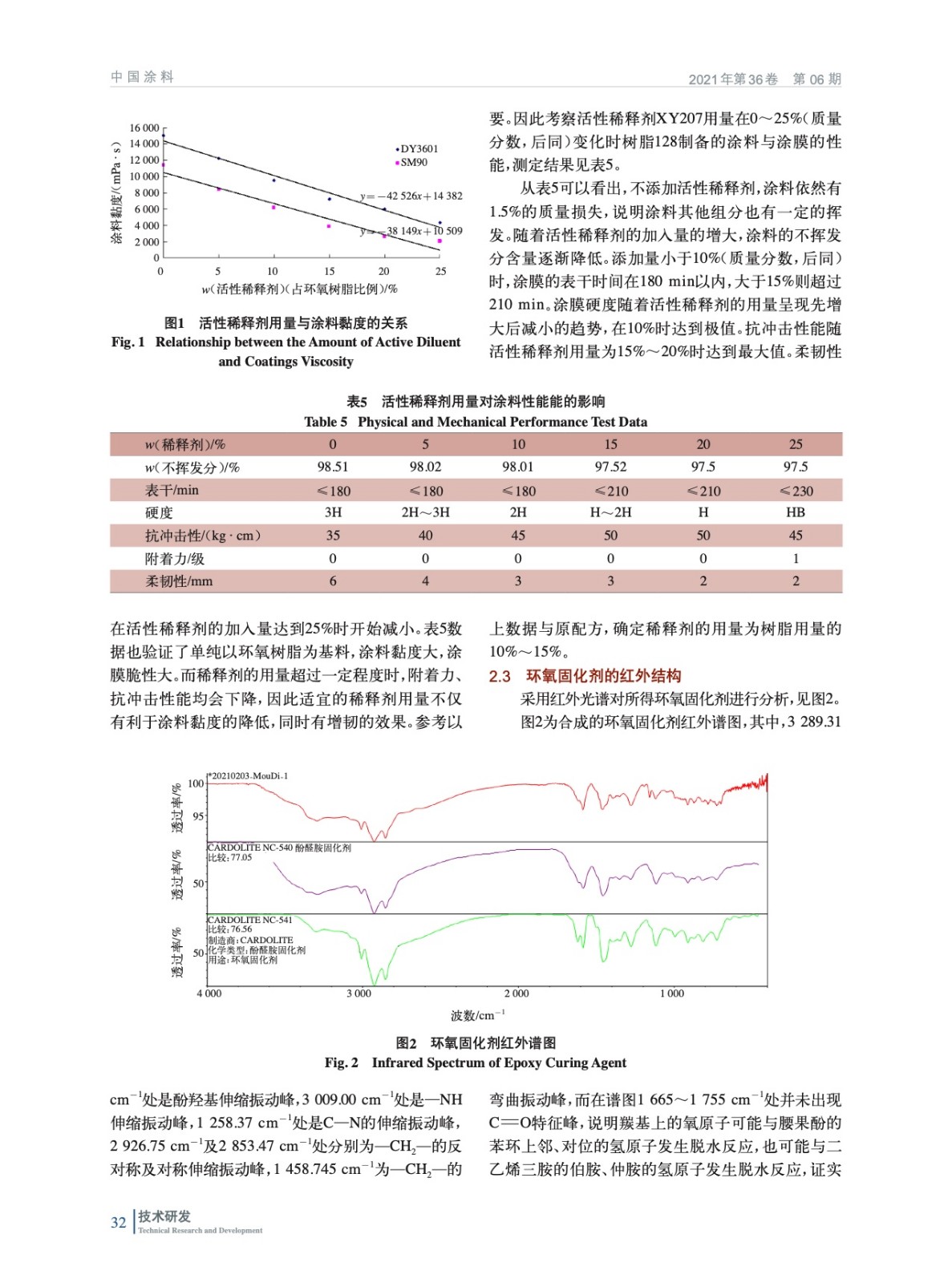

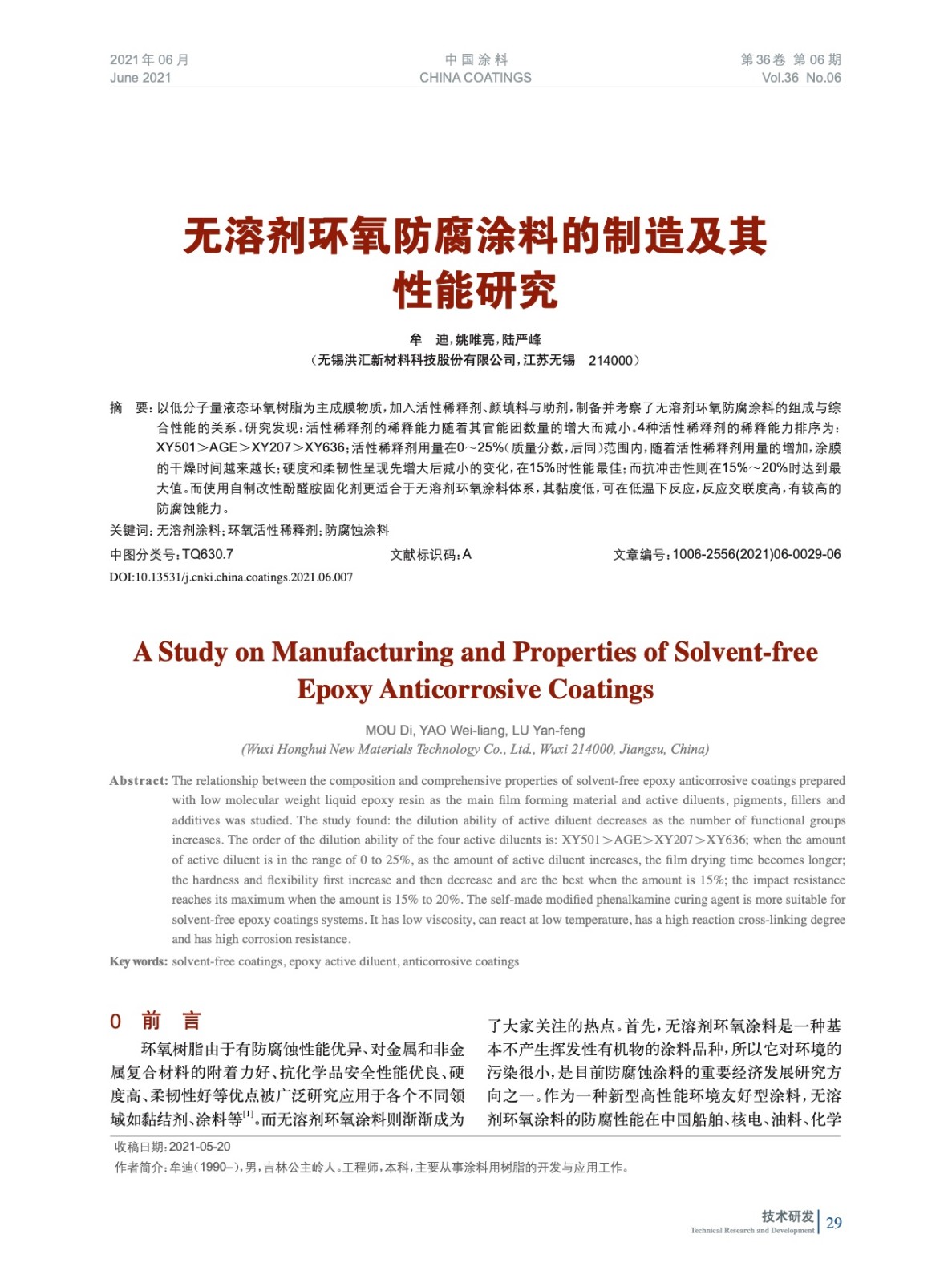

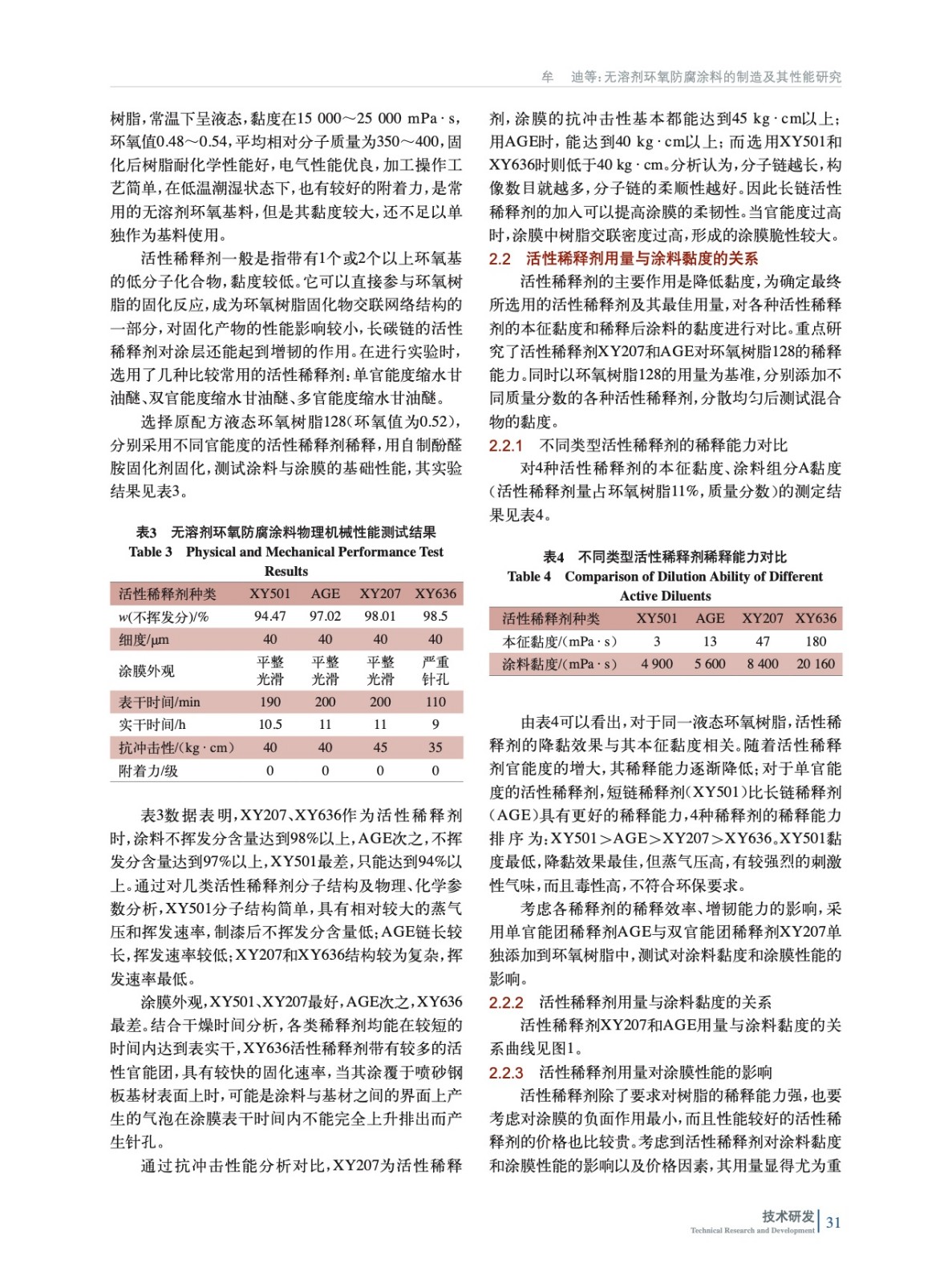

摘要：以低分子量液态环氧树脂为主成膜物质，加入活性稀释剂、颜填料与助剂，制备并考察了无溶剂环氧防腐涂料的组成与综合性能的关系。研究发现：活性稀释剂的稀释能力随着其官能团数量的增大而减小。活性稀释剂质量分数在0～25%，随着活性稀释剂用量的增加，涂膜的干燥时间越来越长；硬度和柔韧性呈现先增大后减小的变化，在15%时性能最佳；而抗冲击性则在15%～20%时达到最大值。
