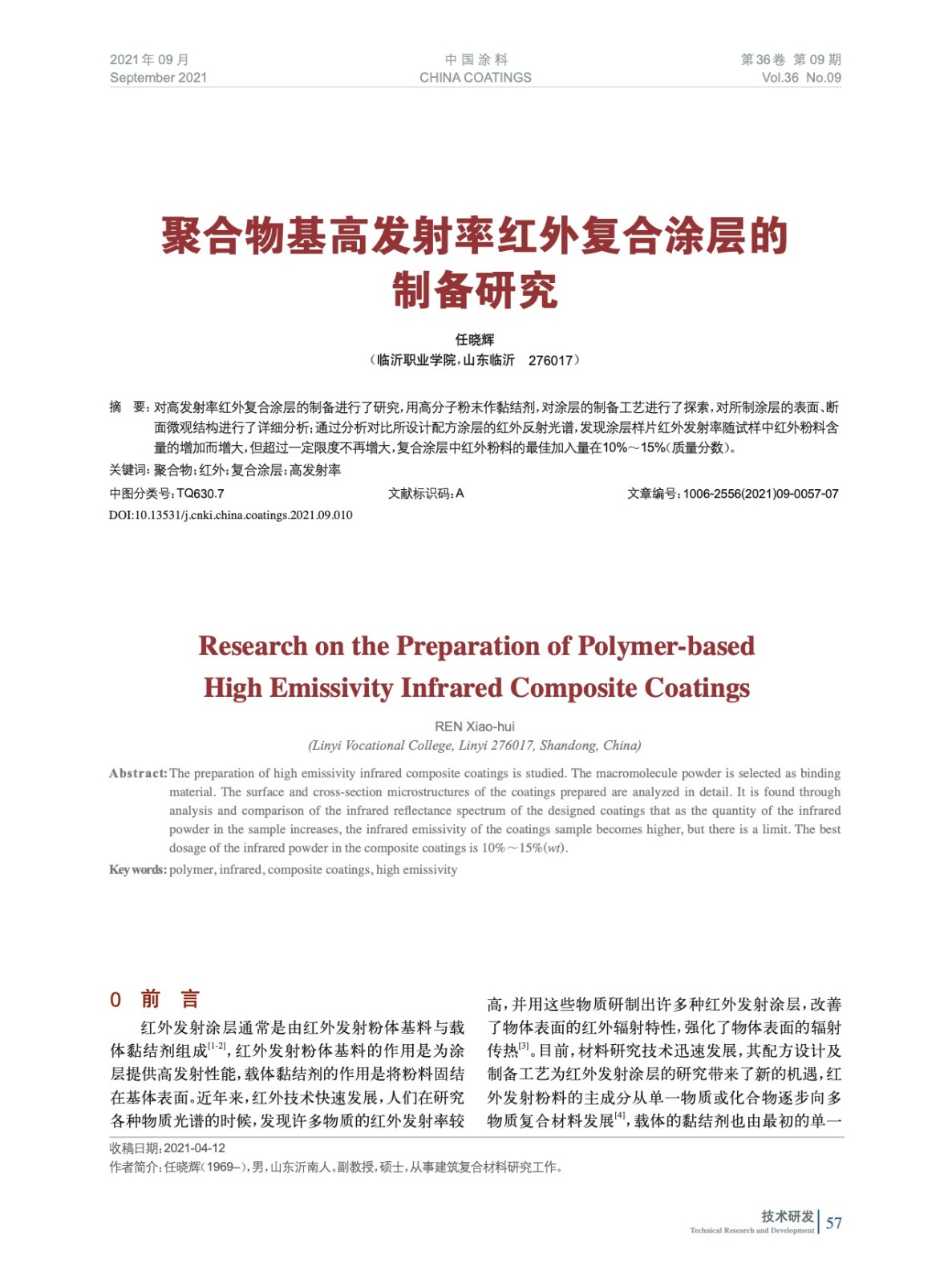

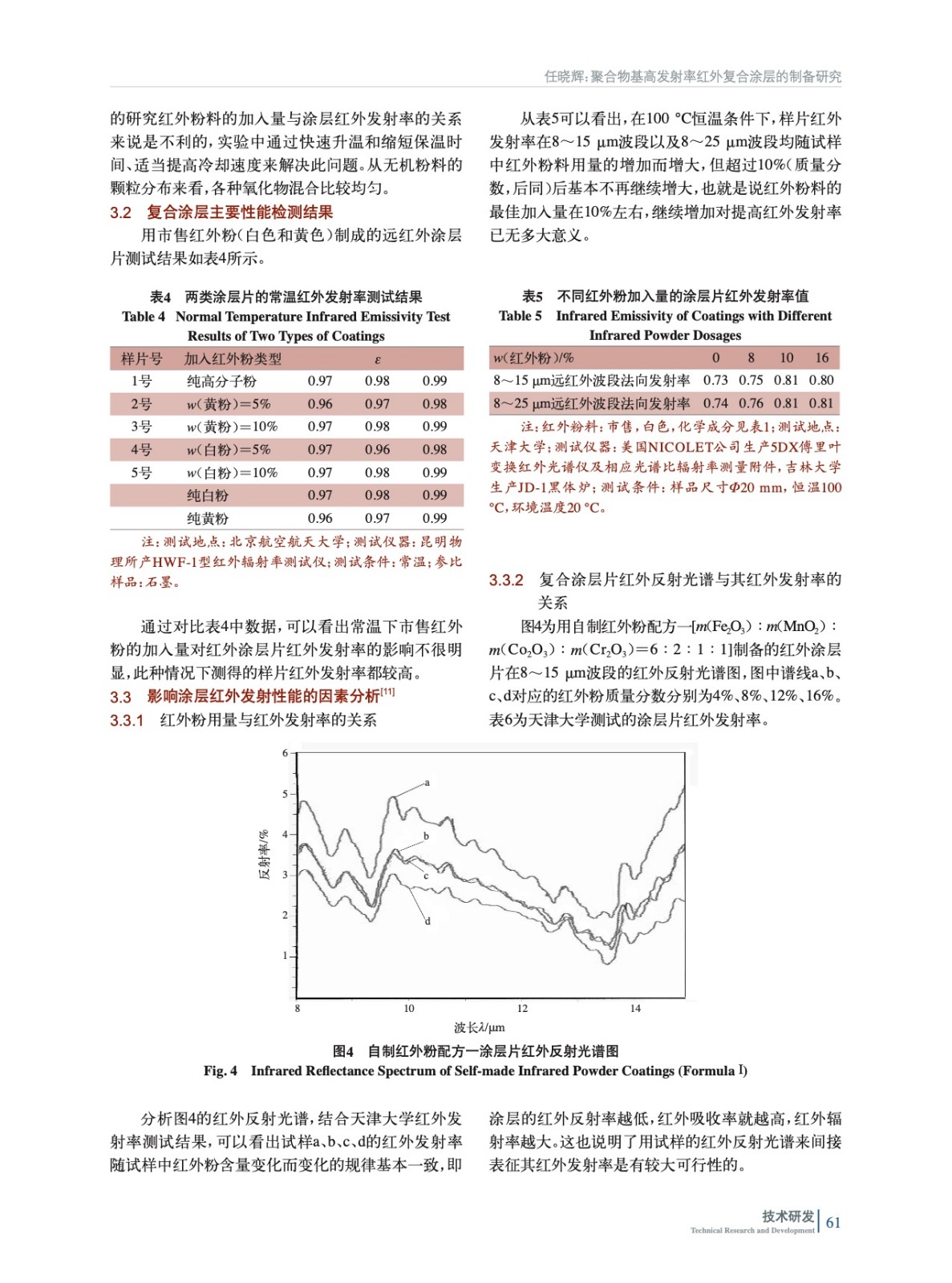

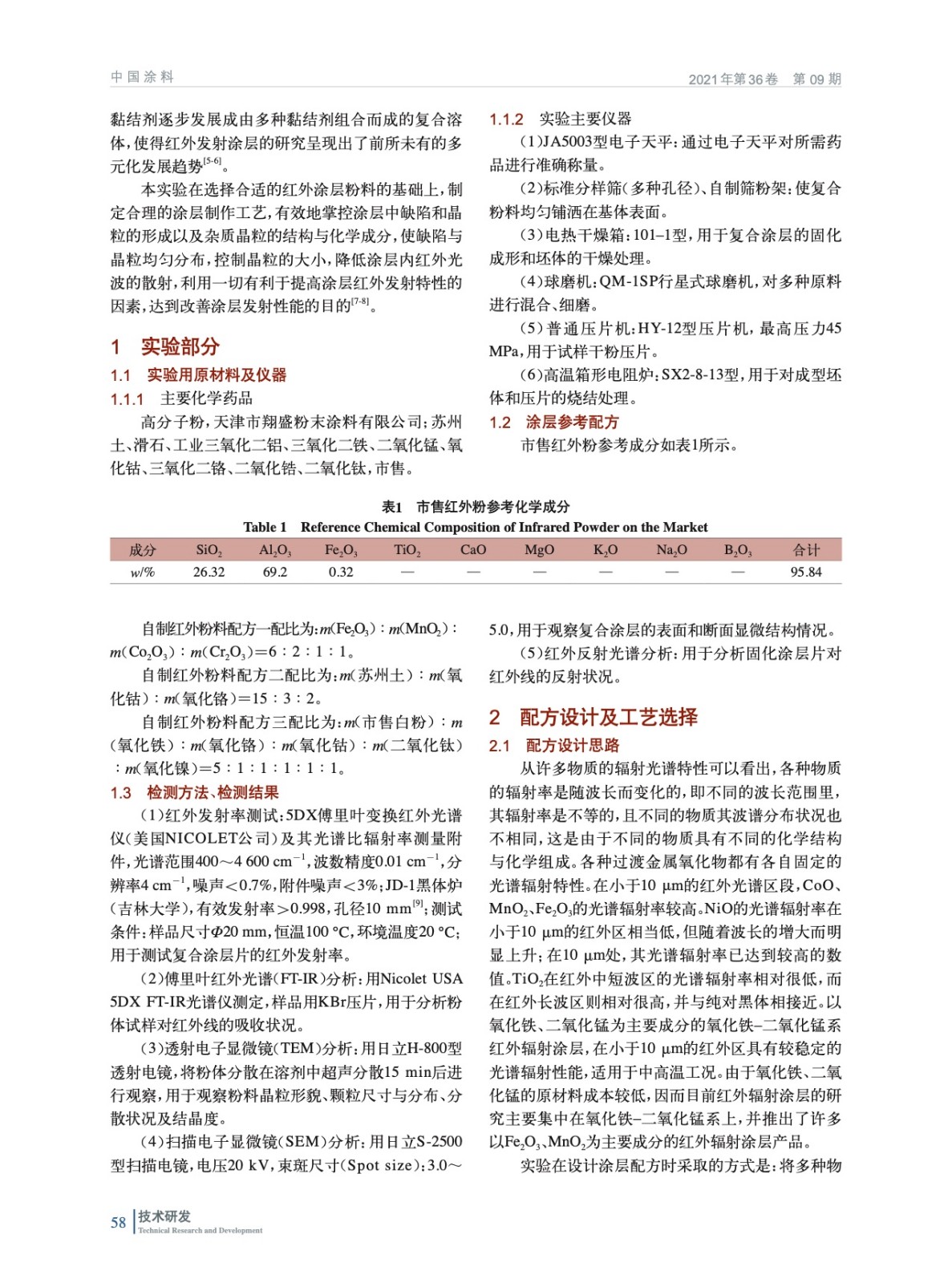

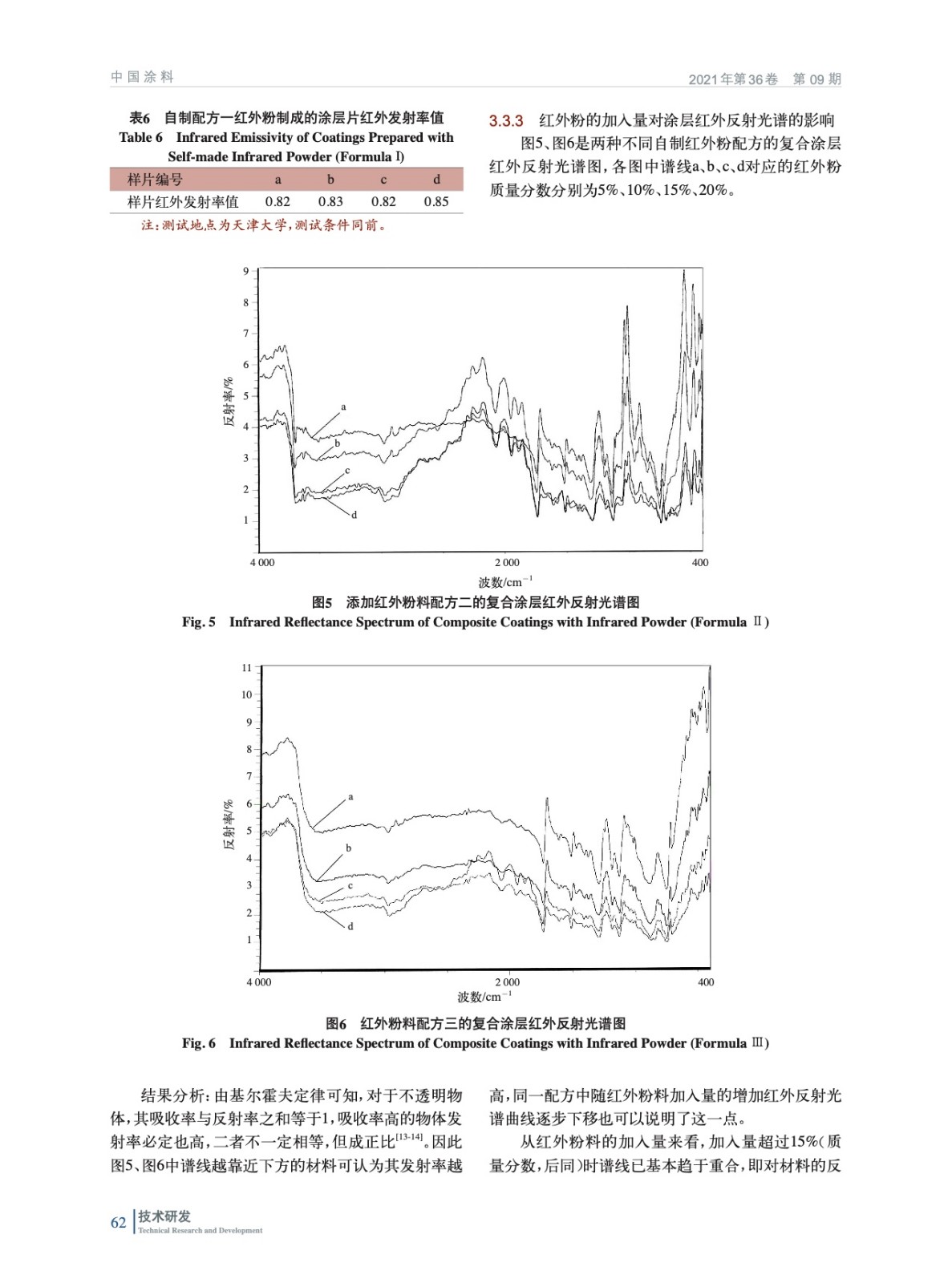

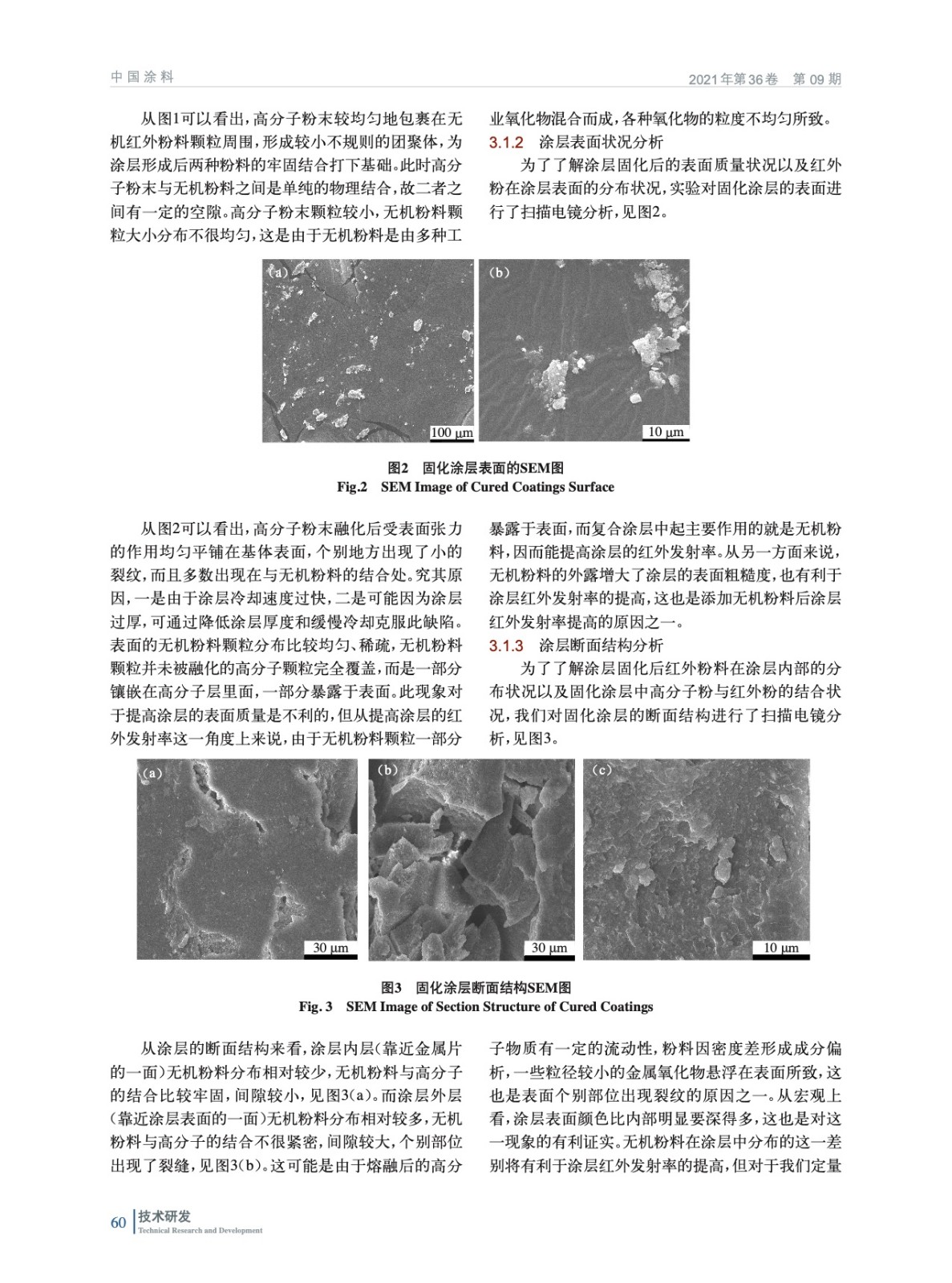

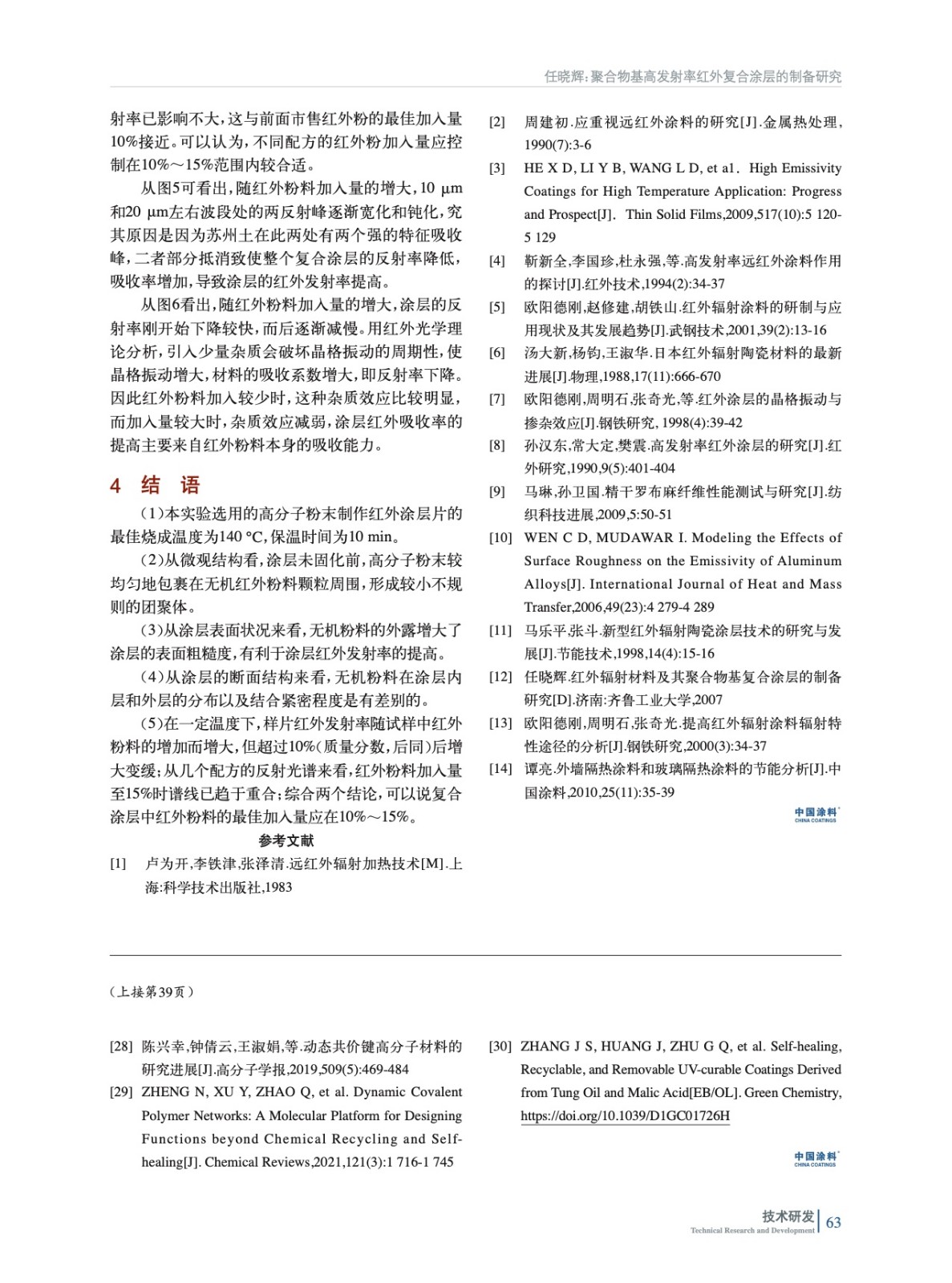

摘要：对高发射率红外复合涂层的制备进行了研究，用高分子粉末作黏结剂，对涂层的制备工艺进行了探索，对所制涂层的表面、断面微观结构进行了详细分析；通过分析对比所设计配方涂层的红外反射光谱，发现涂层样片红外发射率随试样中红外粉料含量的增加而增大，但超过一定限度不再增大，复合涂层中红外粉料的最佳加入量在10%～15%（质量分数）。
