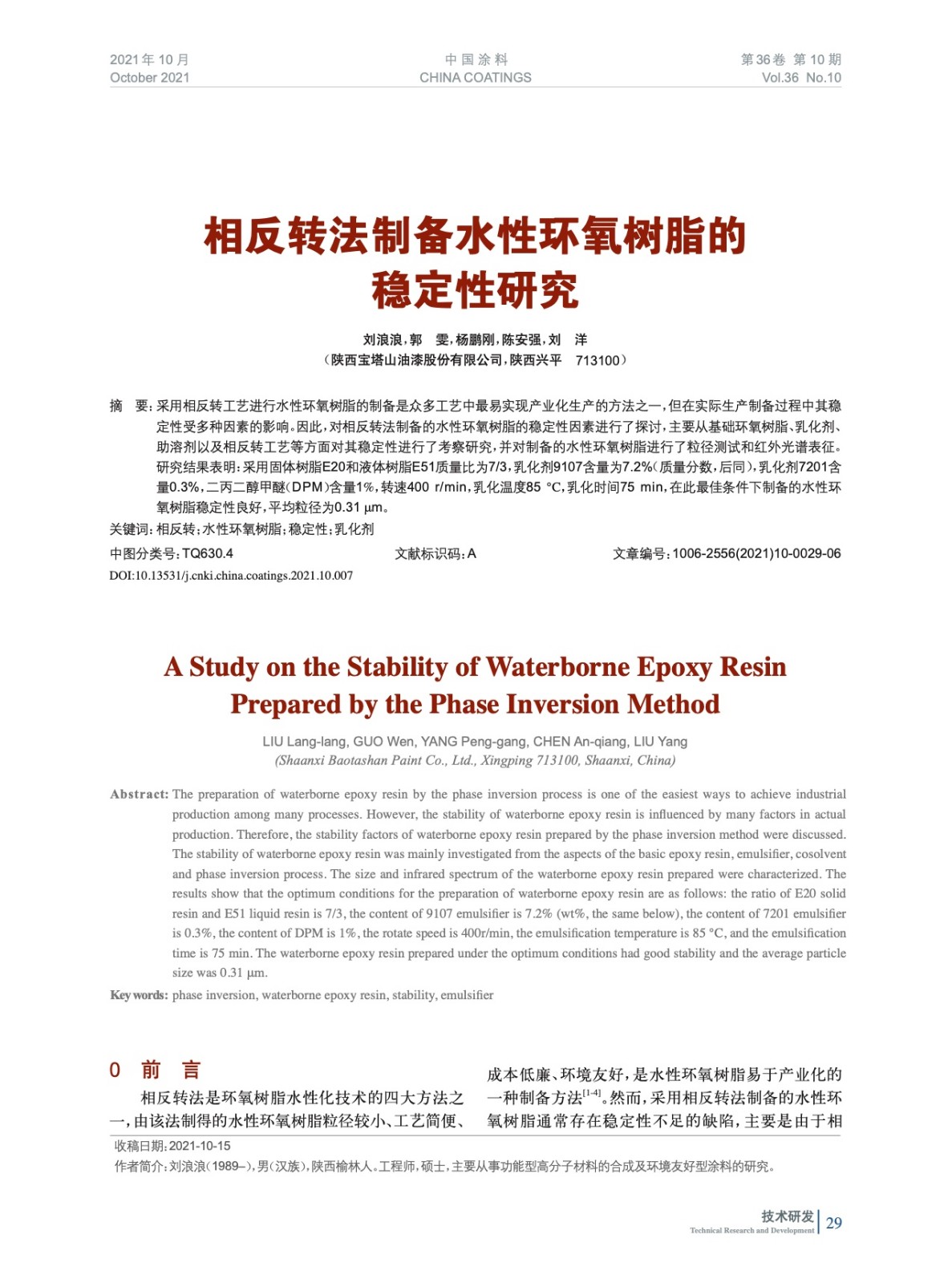

摘要：对相反转法制备的水性环氧树脂的稳定性因素进行了探讨，研究结果表明：采用固体树脂E20和液体树脂E51质量比为7/3，乳化剂9107含量为7.2%，乳化剂7201含量0.3%，二丙二醇甲醚含量1%，转速400 r/min，乳化温度85 ℃，乳化时间75 min，在此最佳条件下制备的水性环氧树脂稳定性良好，平均粒径为0.31 μm。
