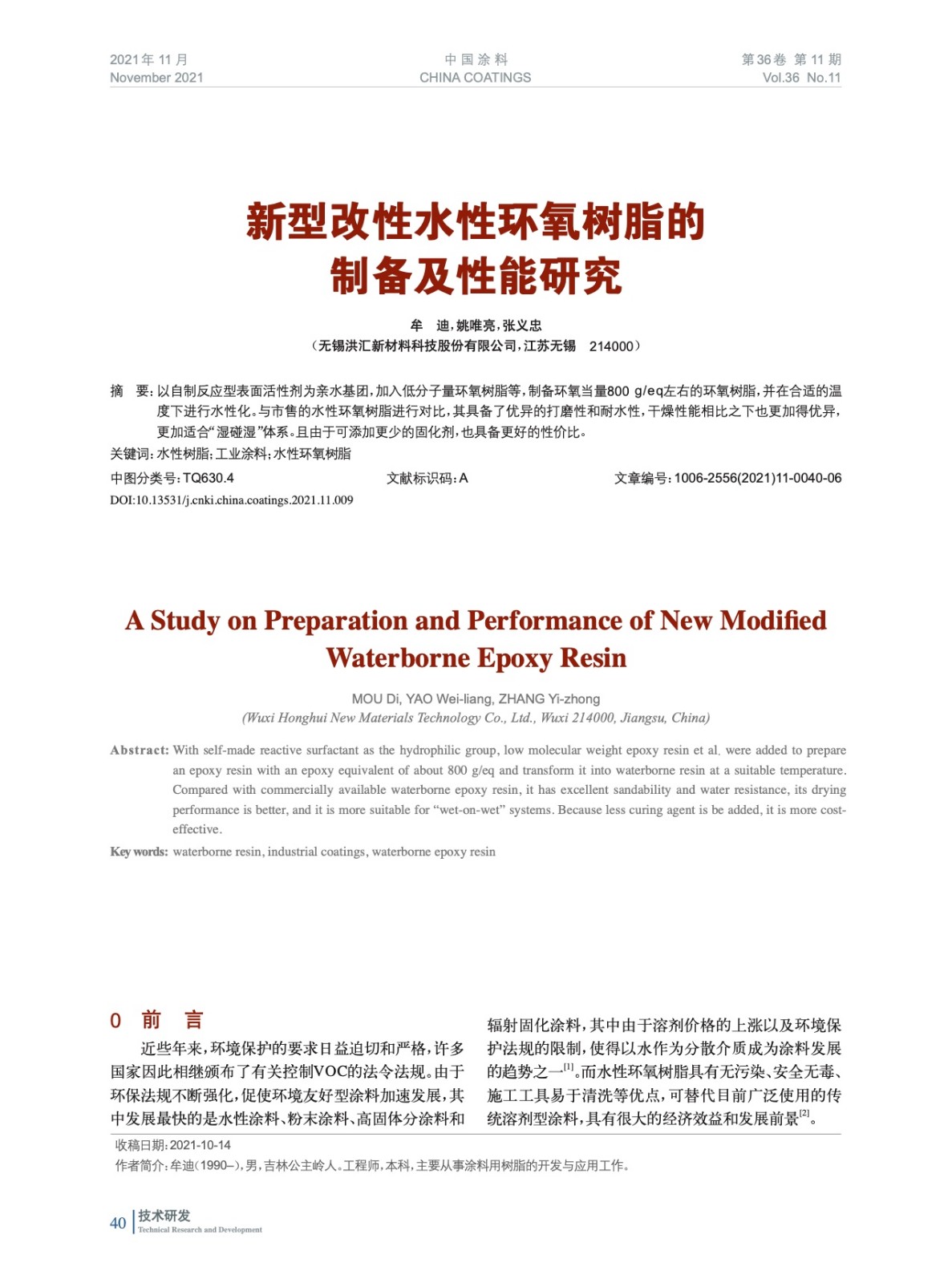

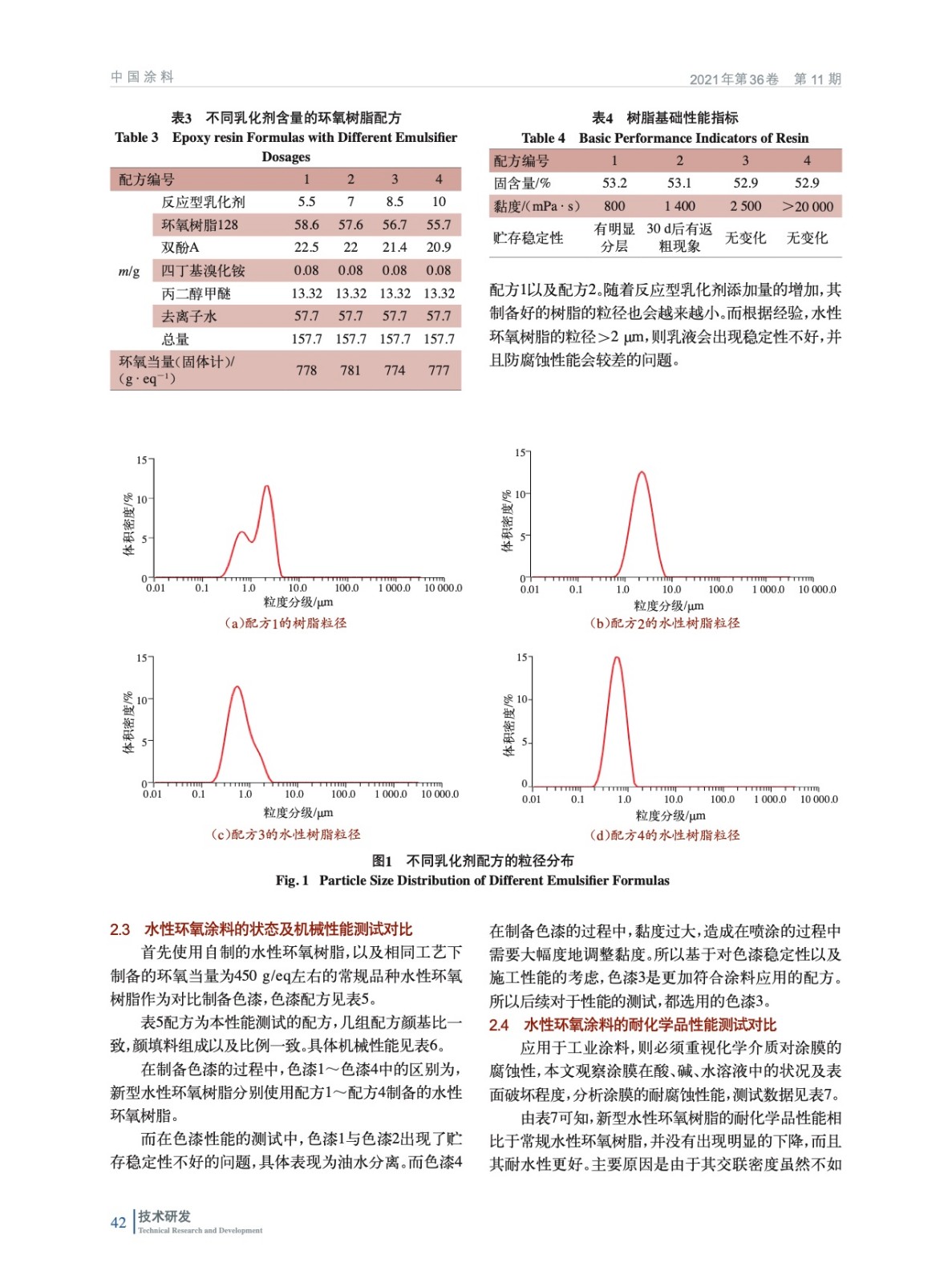

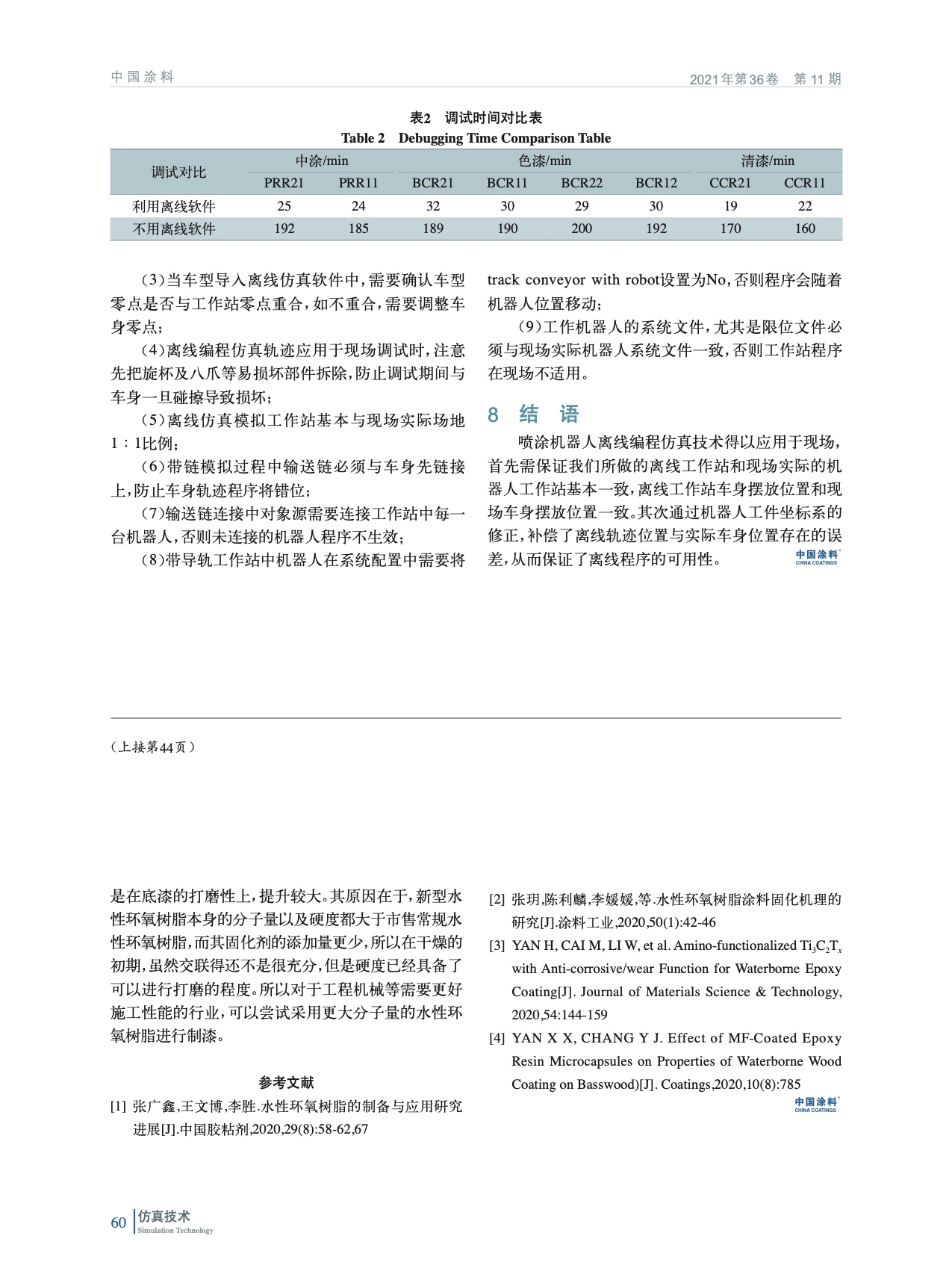

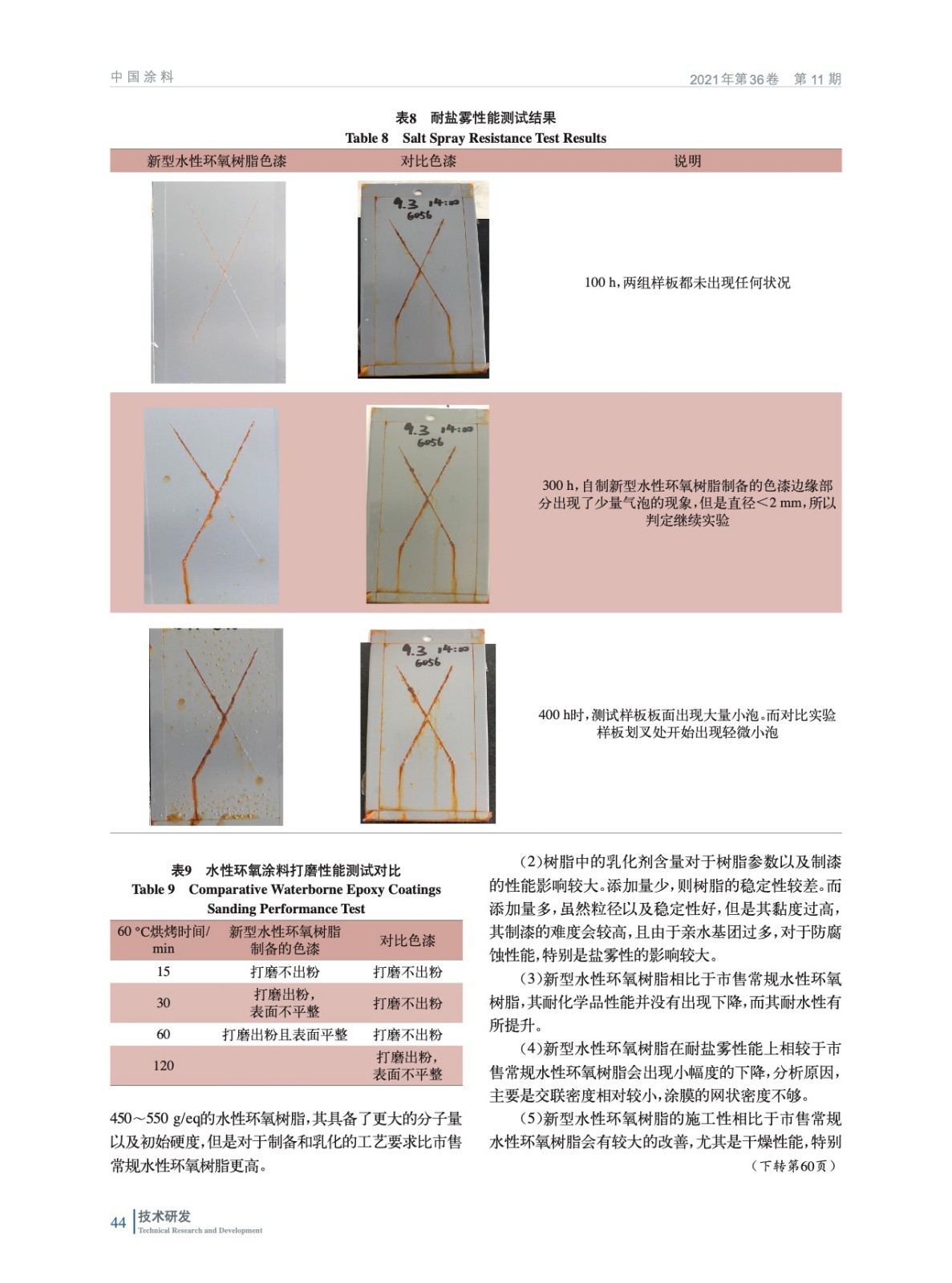

摘要：以自制反应型表面活性剂为亲水基团，加入低分子量环氧树脂等，制备环氧当量800 g/eq左右的环氧树脂，并在合适的温度下进行水性化。与市售的水性环氧树脂进行对比，其具备了优异的打磨性和耐水性，干燥性能相比之下也更加得优异，更加适合“湿碰湿”体系。且由于可添加更少的固化剂，也具备更好的性价比。
