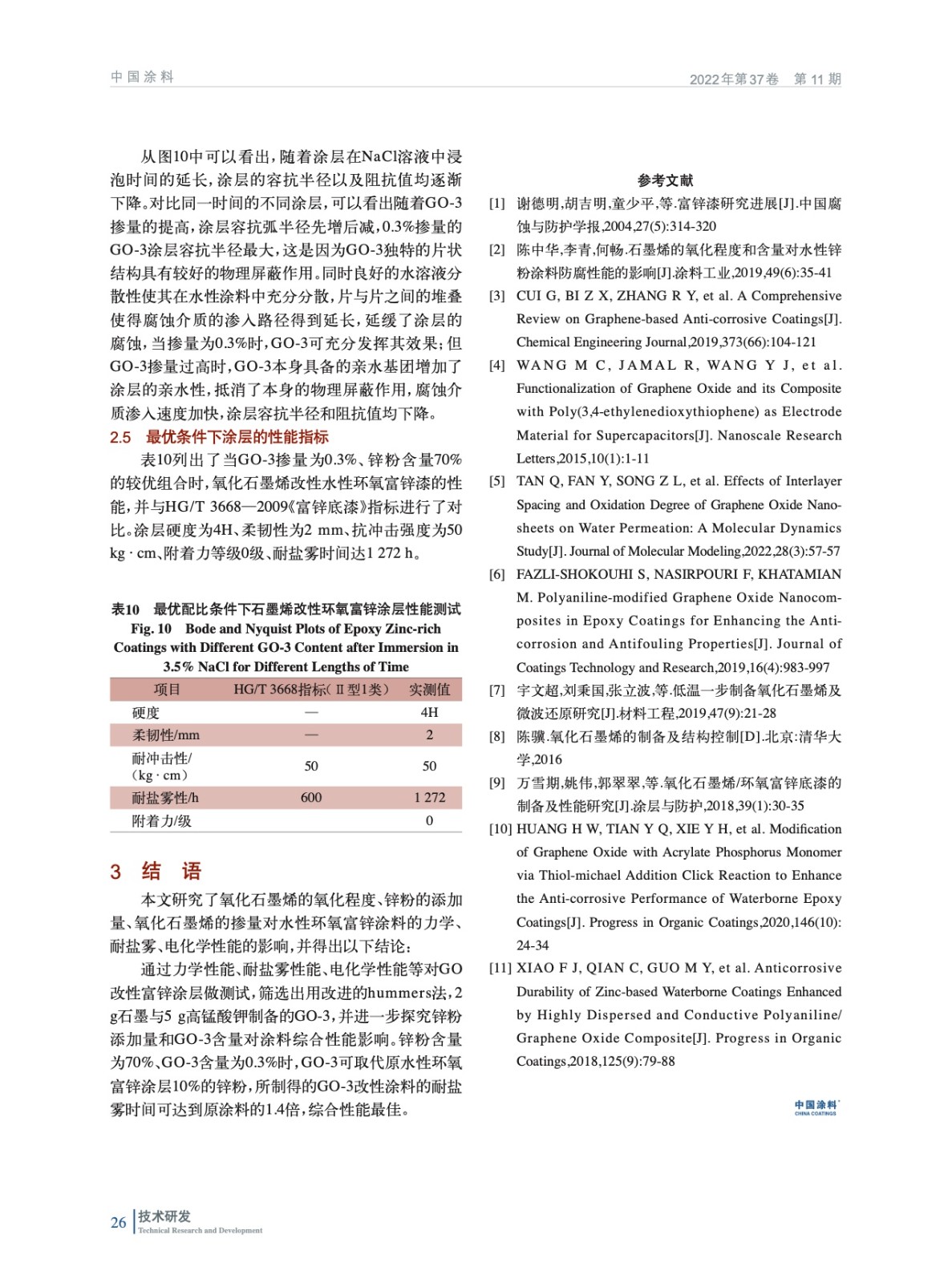

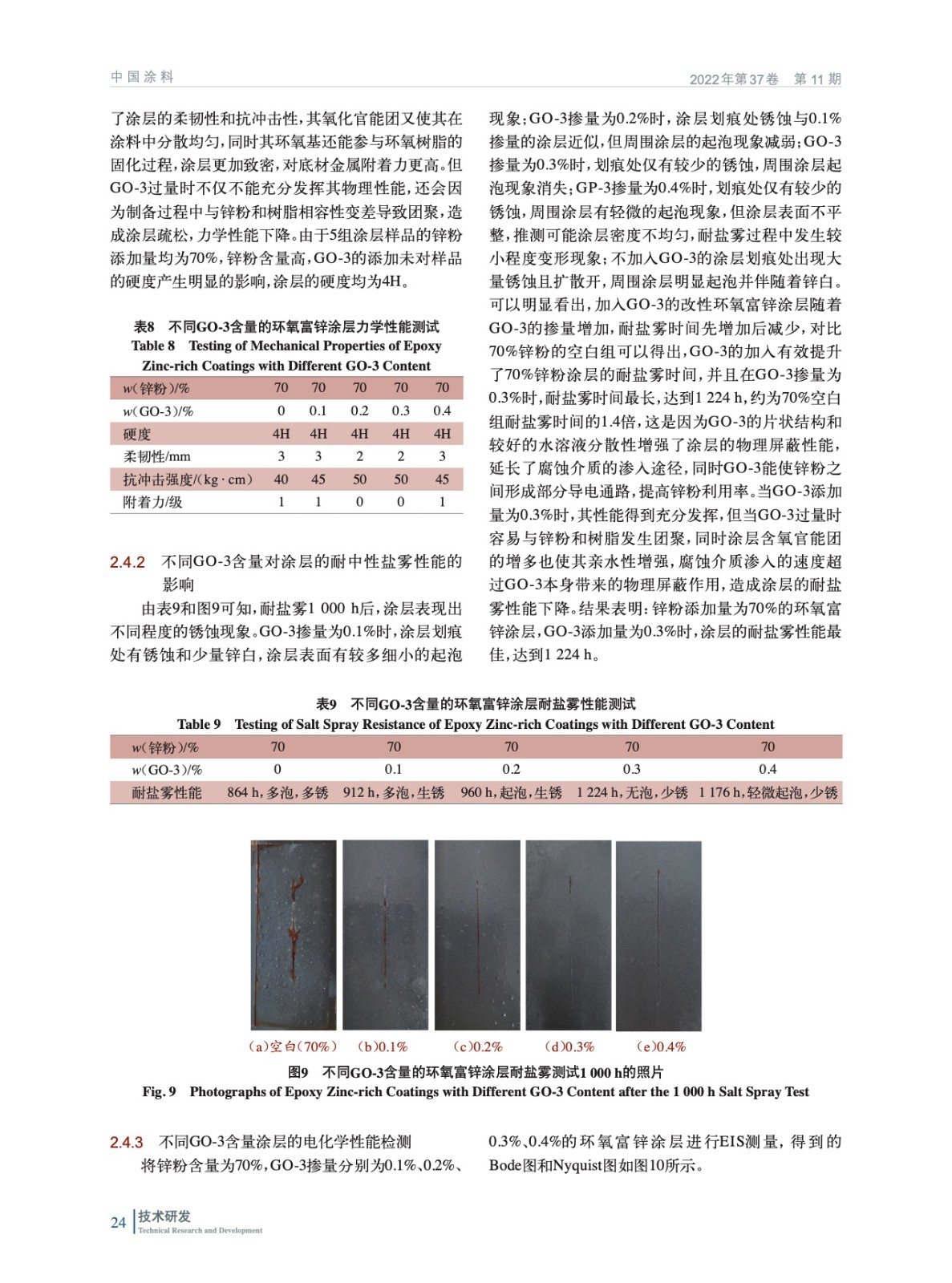

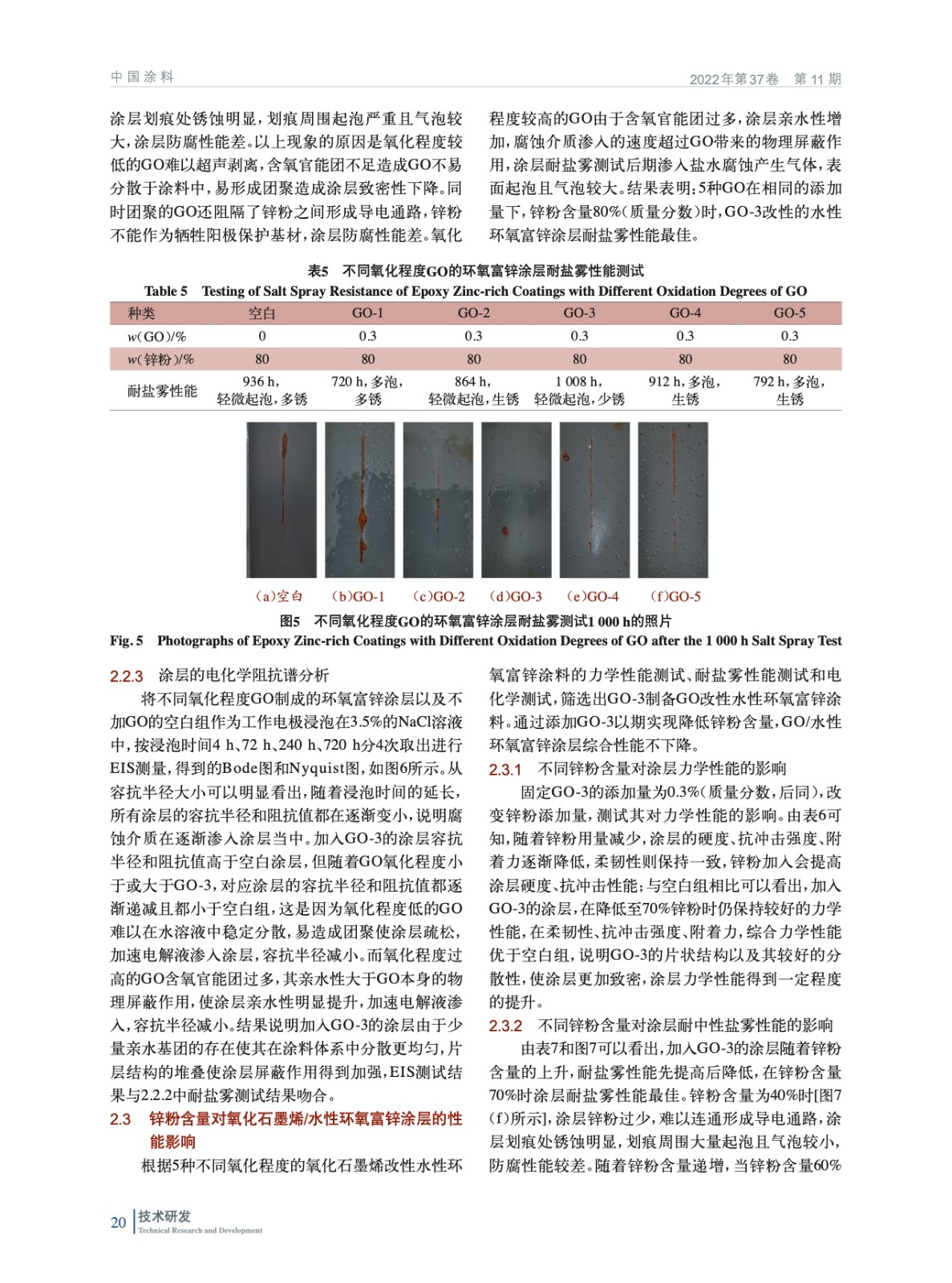

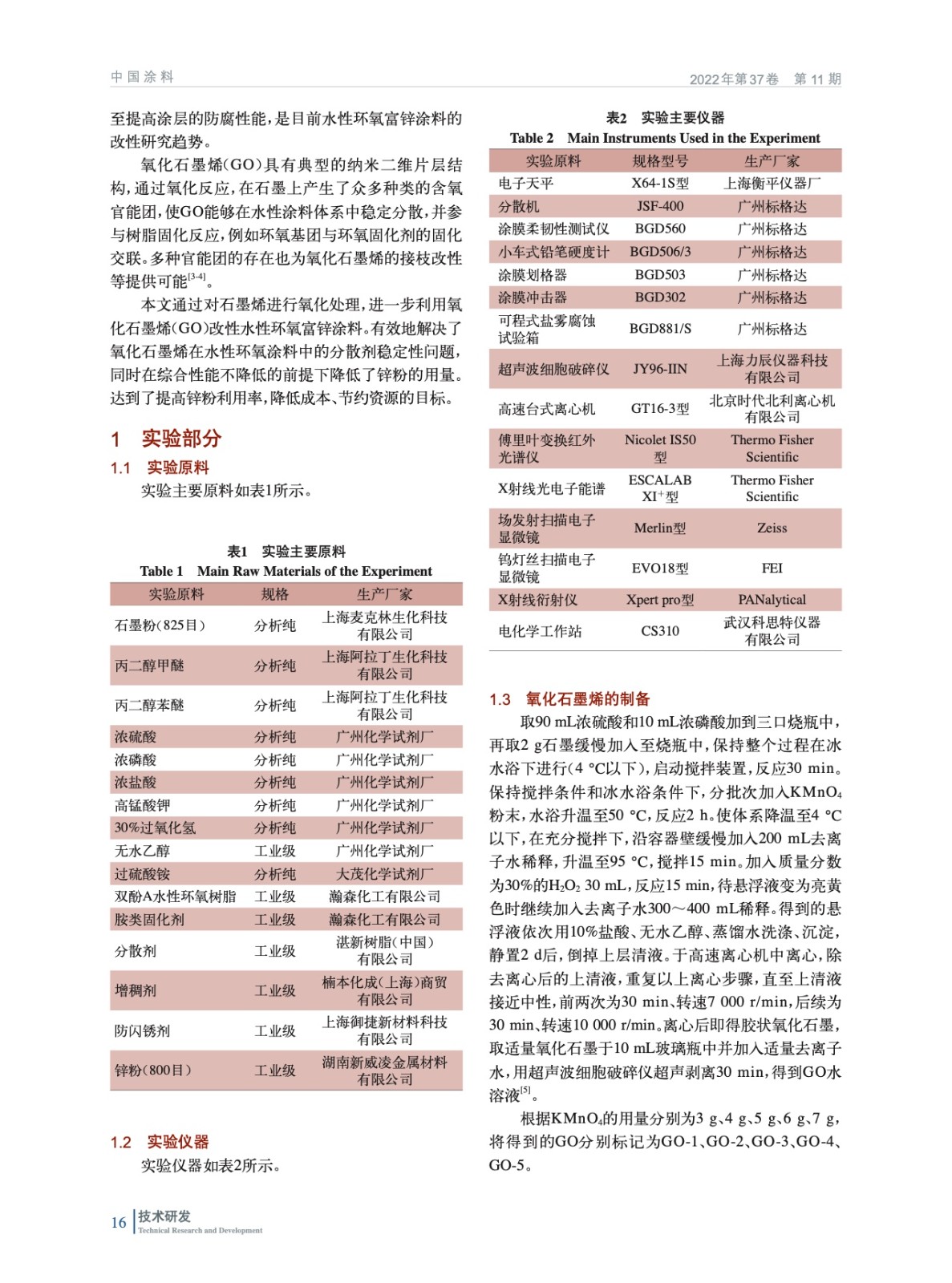

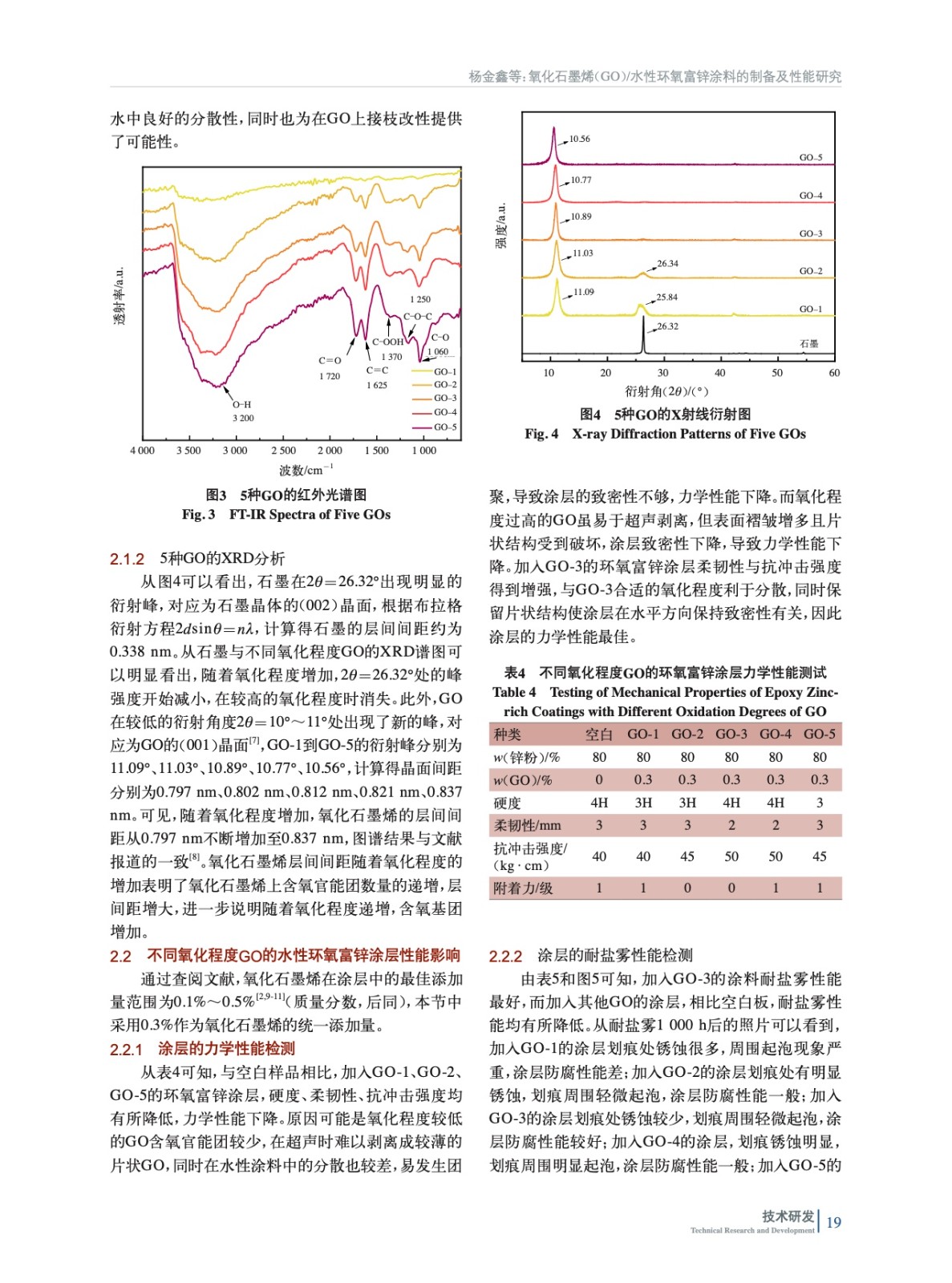

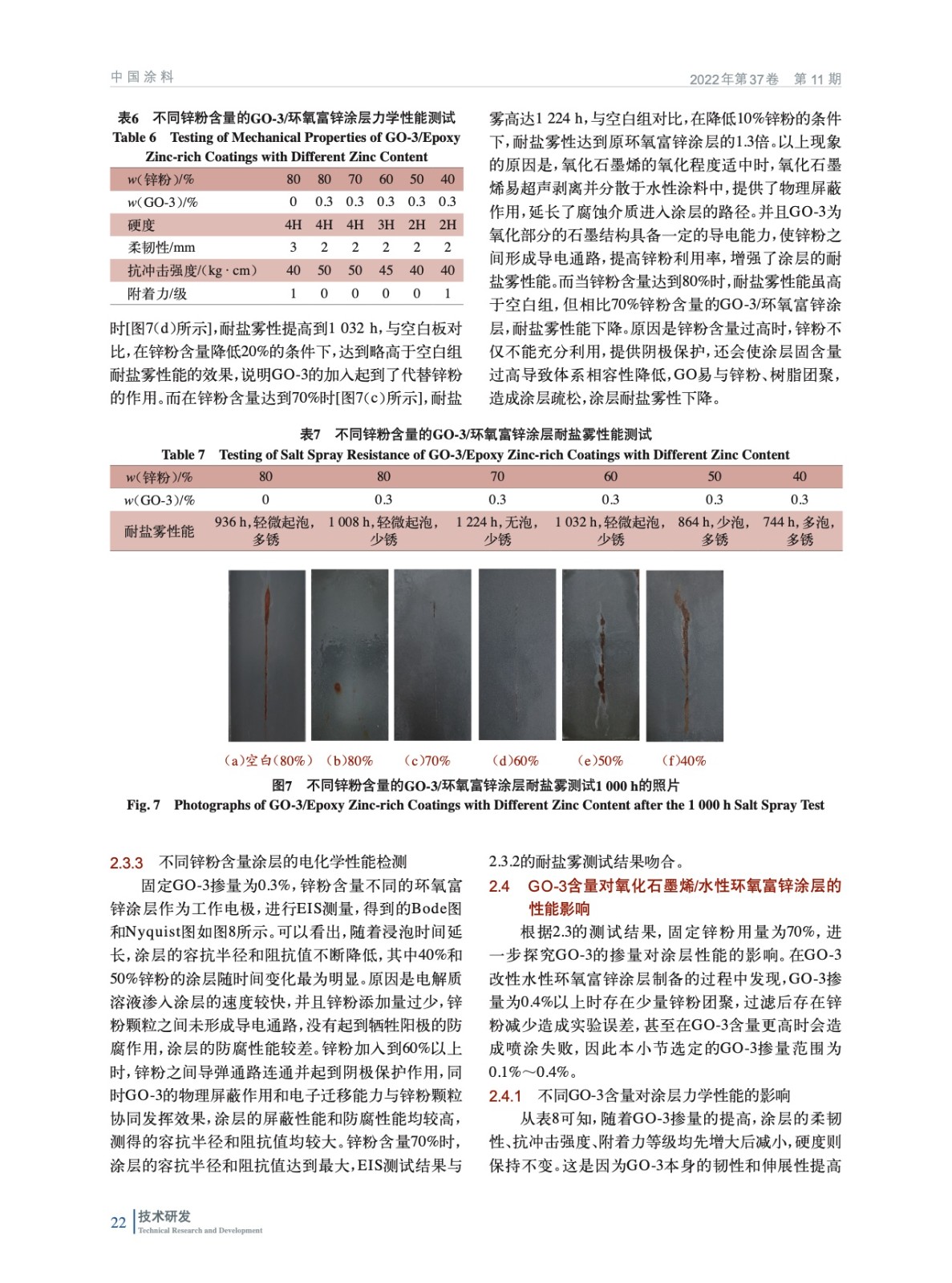

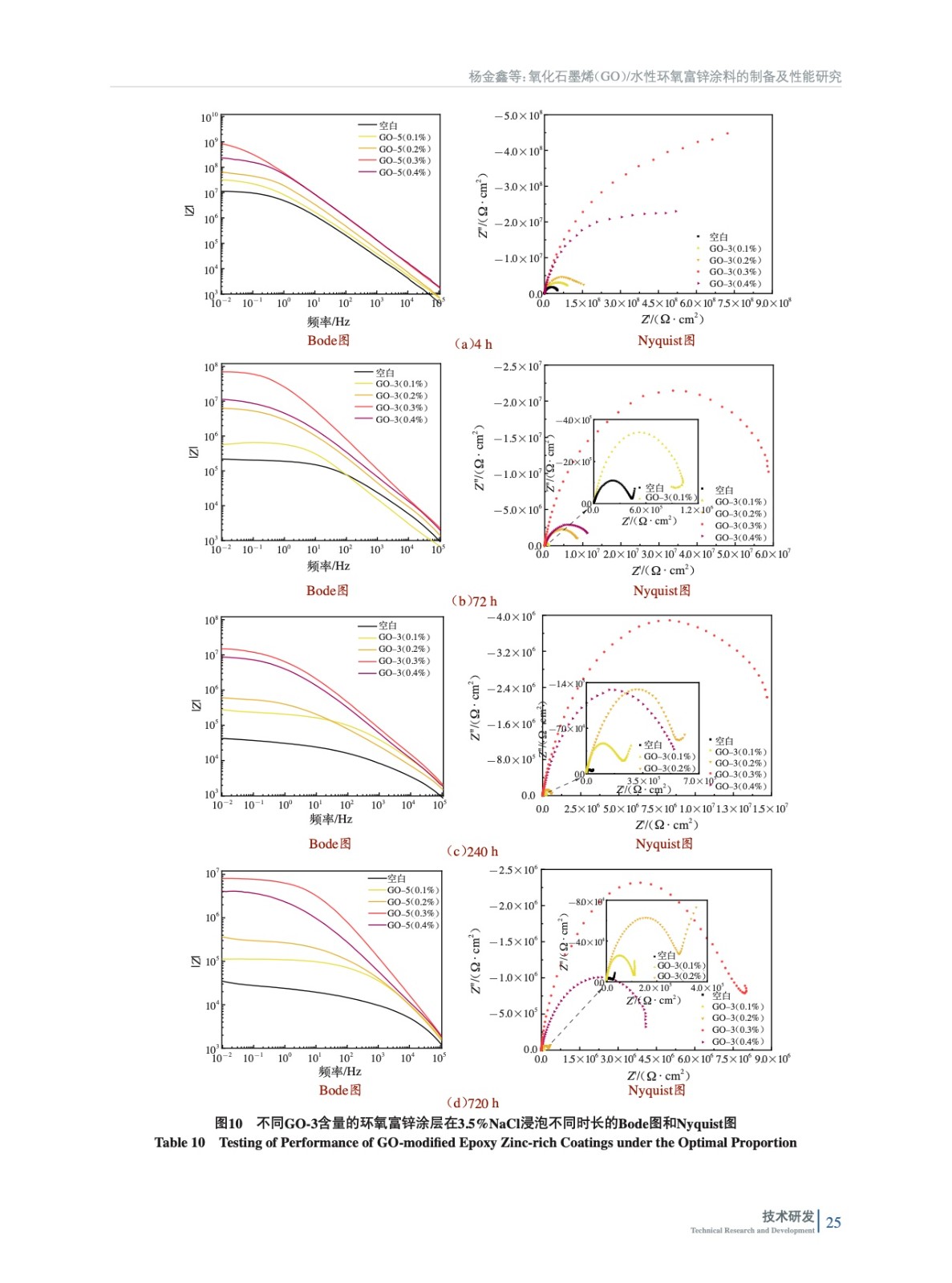

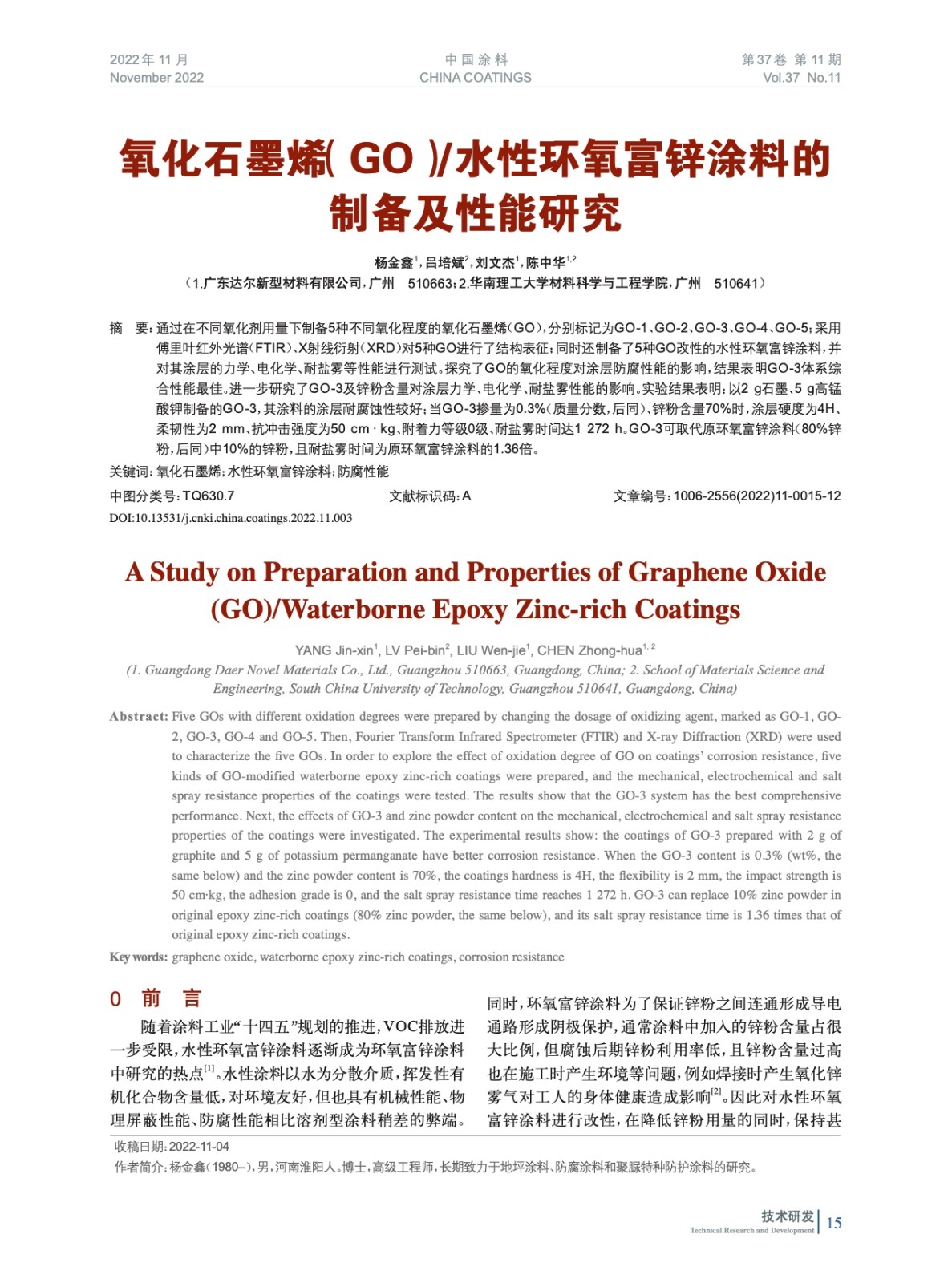

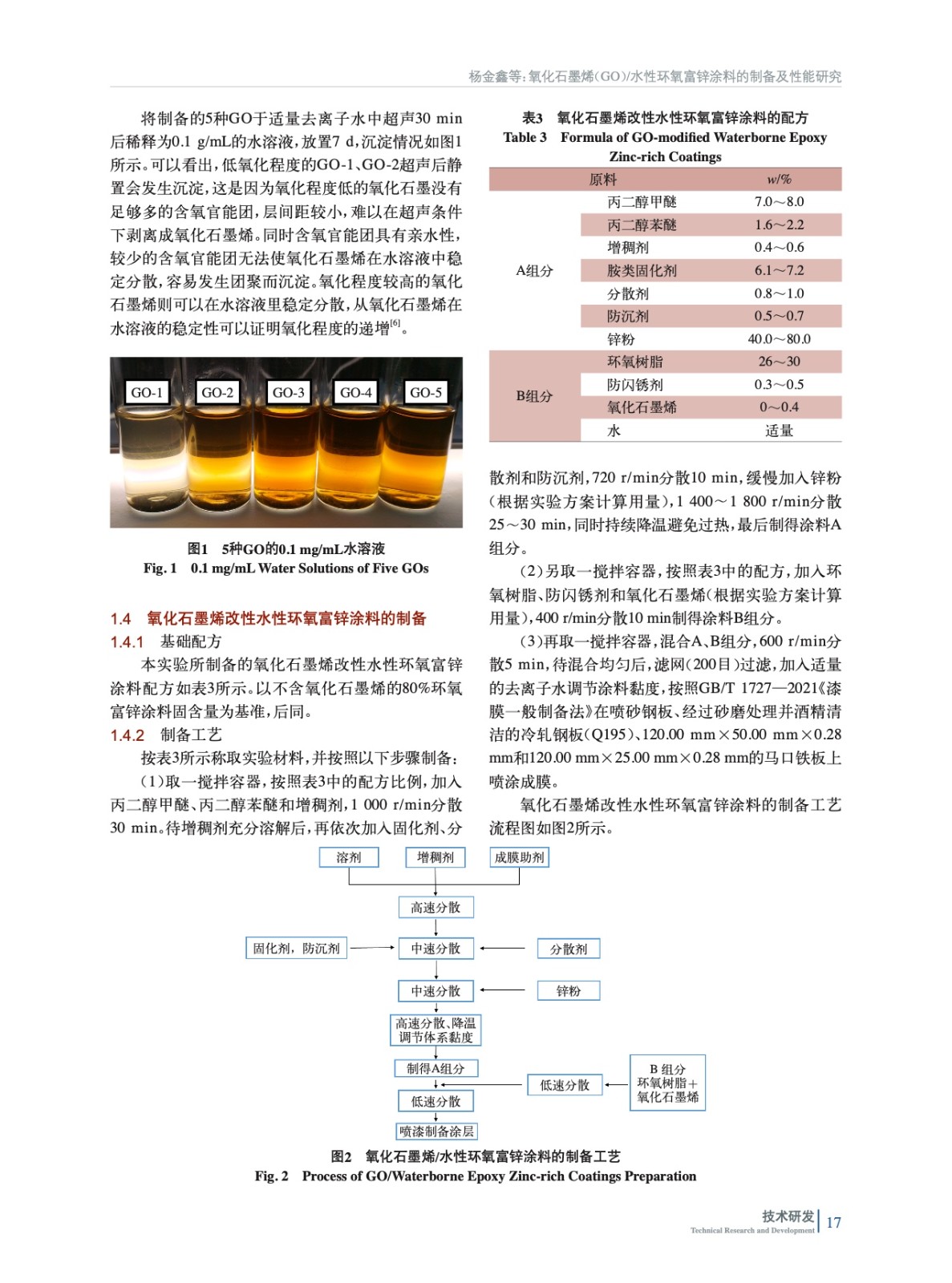

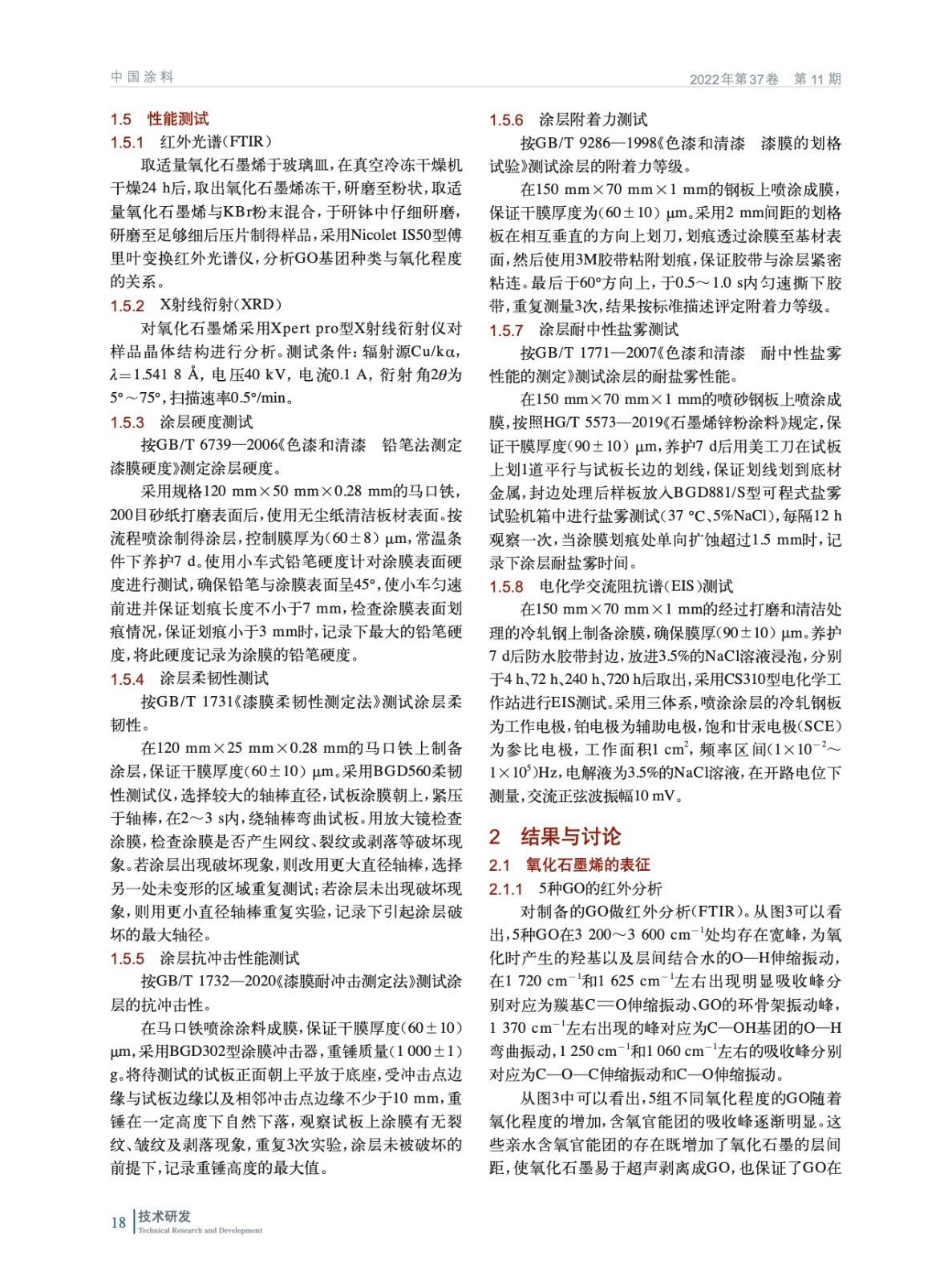

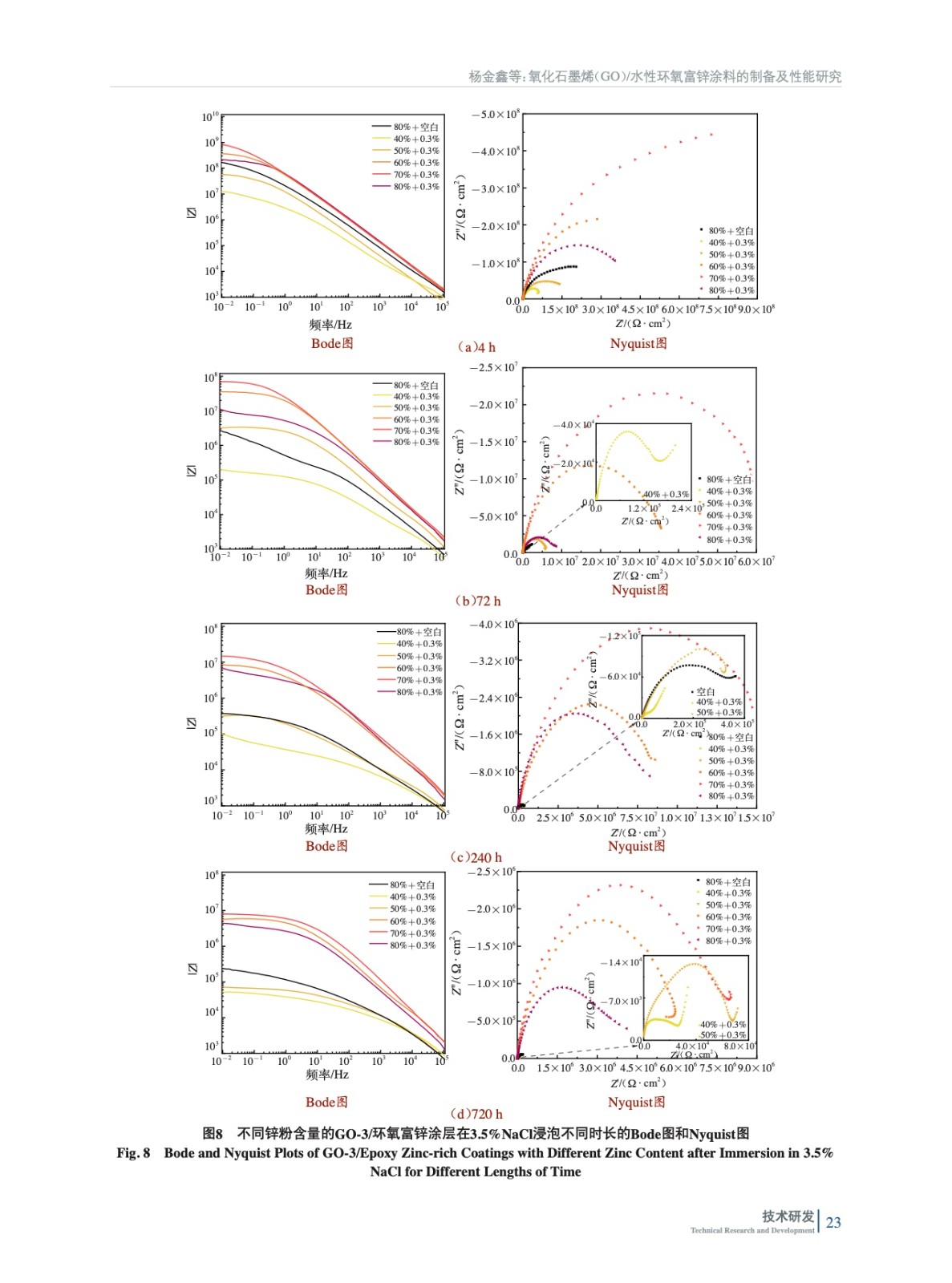

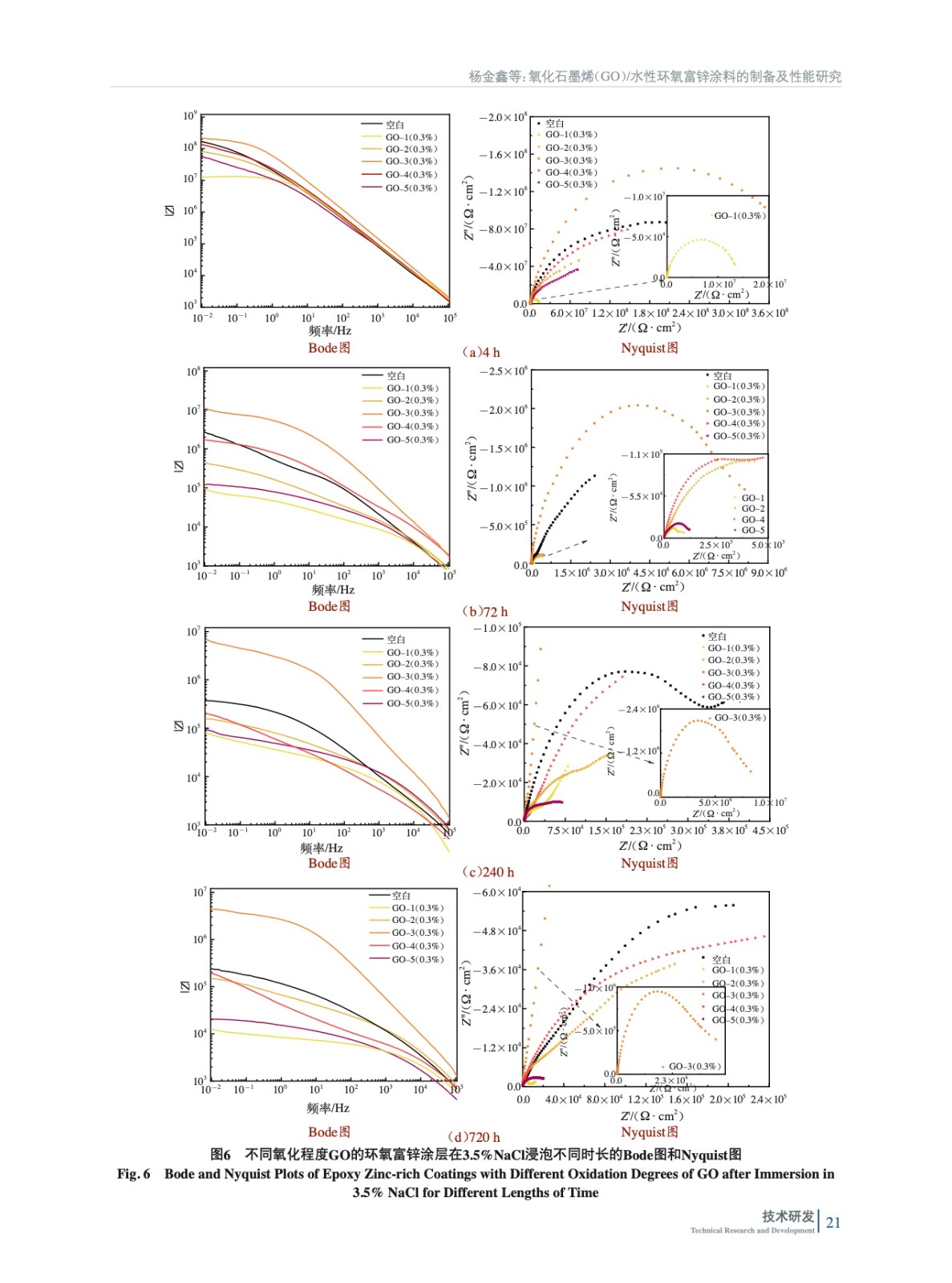

摘要：通过在不同氧化剂用量下制备5种不同氧化程度的氧化石墨烯（GO），分别标记为GO-1、GO-2、GO-3、GO-4、GO-5；采用傅里叶红外光谱（FTIR）、X射线衍射（XRD）对5种GO进行了结构表征；同时还制备了5种GO改性的水性环氧富锌涂料，并对其涂层的力学、电化学、耐盐雾等性能进行测试。探究了GO的氧化程度对涂层防腐性能的影响，结果表明GO-3体系综合性能最佳。进一步研究了GO-3及锌粉含量对涂层力学、电化学、耐盐雾性能的影响。实验结果表明：以2 g石墨、5 g高锰酸钾制备的GO-3，其涂料的涂层耐腐蚀性较好；当GO-3掺量为0.3%（质量分数，后同）、锌粉含量70%时，涂层硬度为4H、柔韧性为2 mm、抗冲击强度为50 cm · kg、附着力等级0级、耐盐雾时间达1 272 h。GO-3可取代原环氧富锌涂料（80%锌粉，后同）中10%的锌粉，且耐盐雾时间为原环氧富锌涂料的1.36倍。
