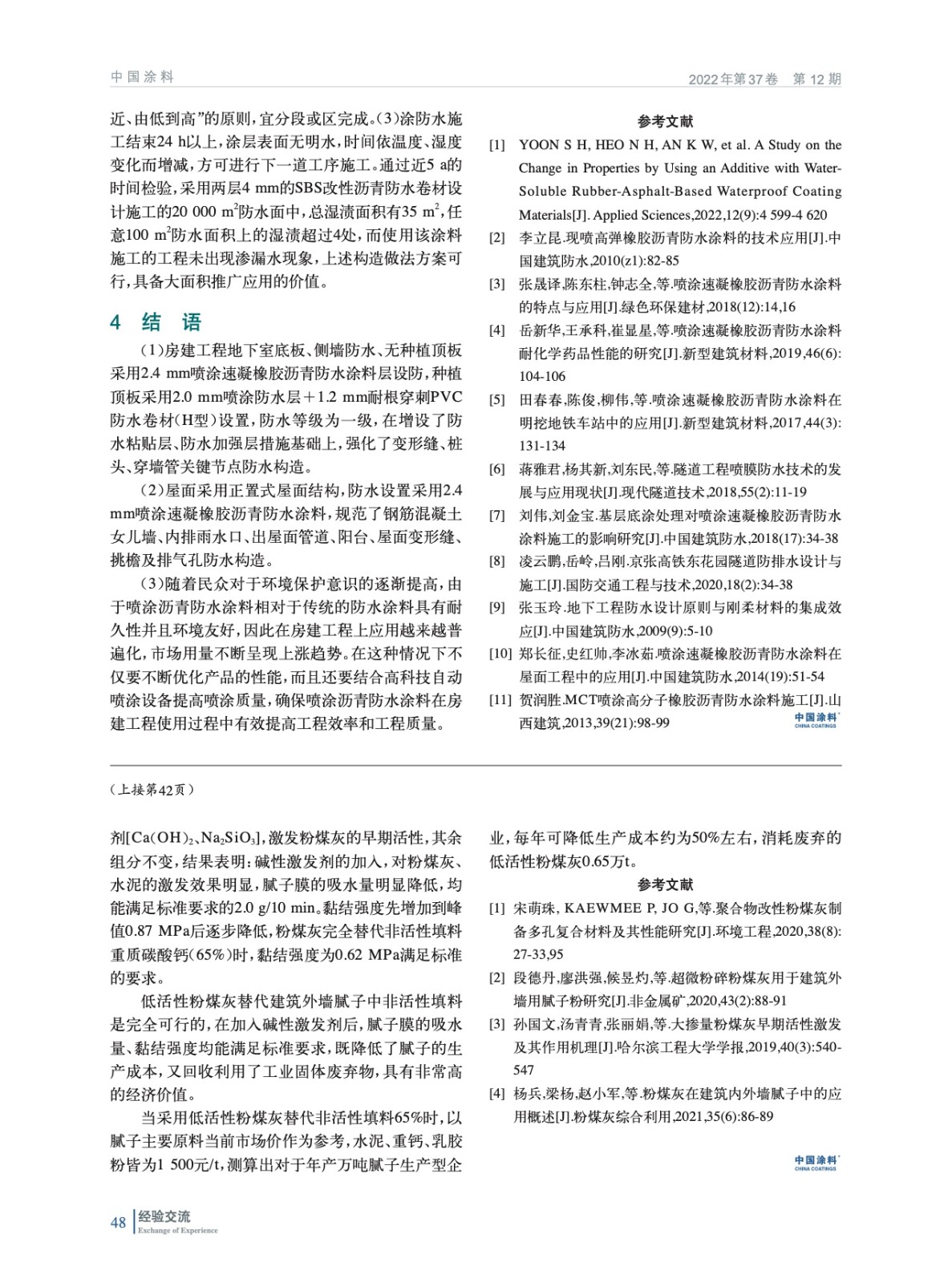

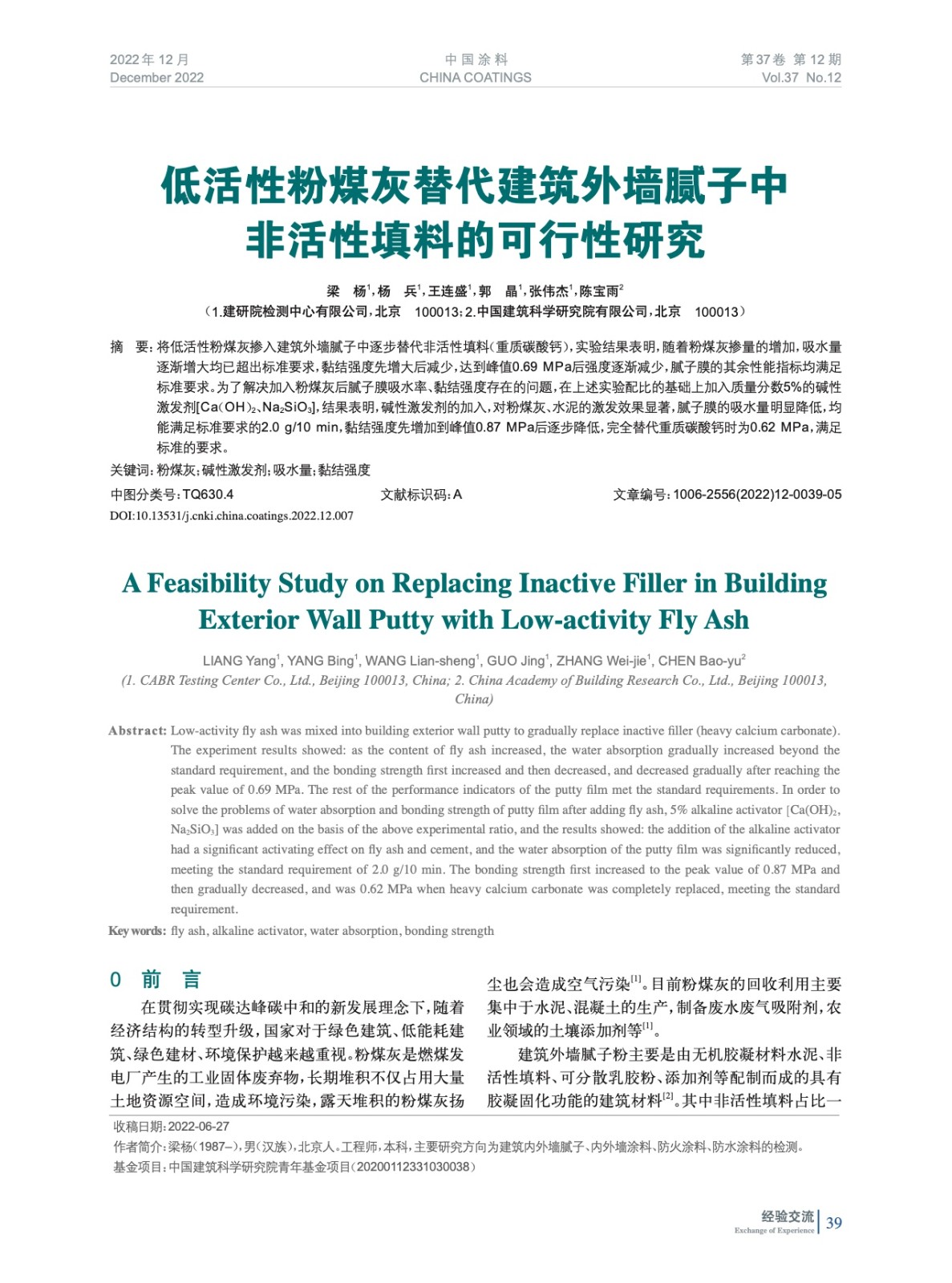

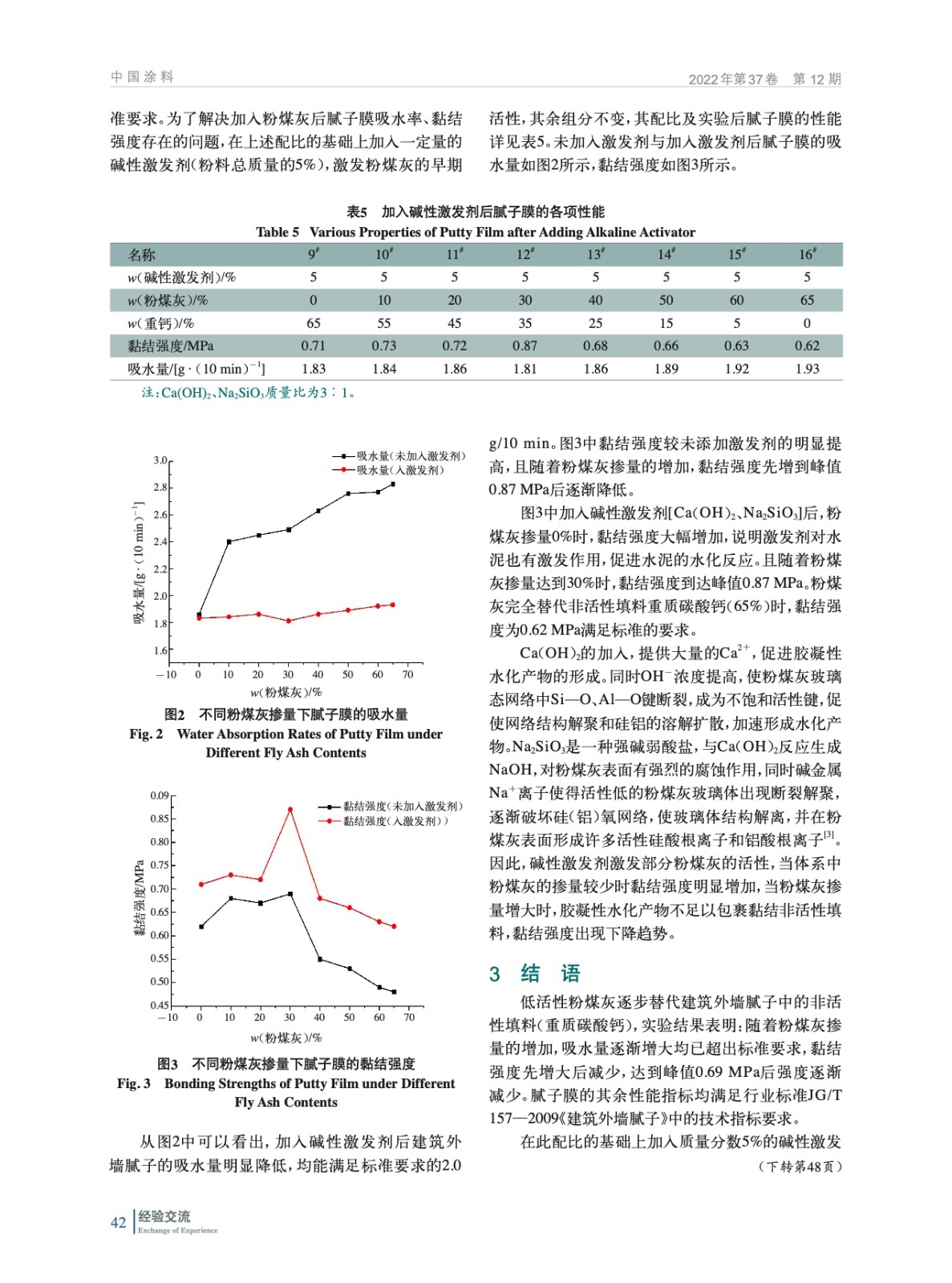

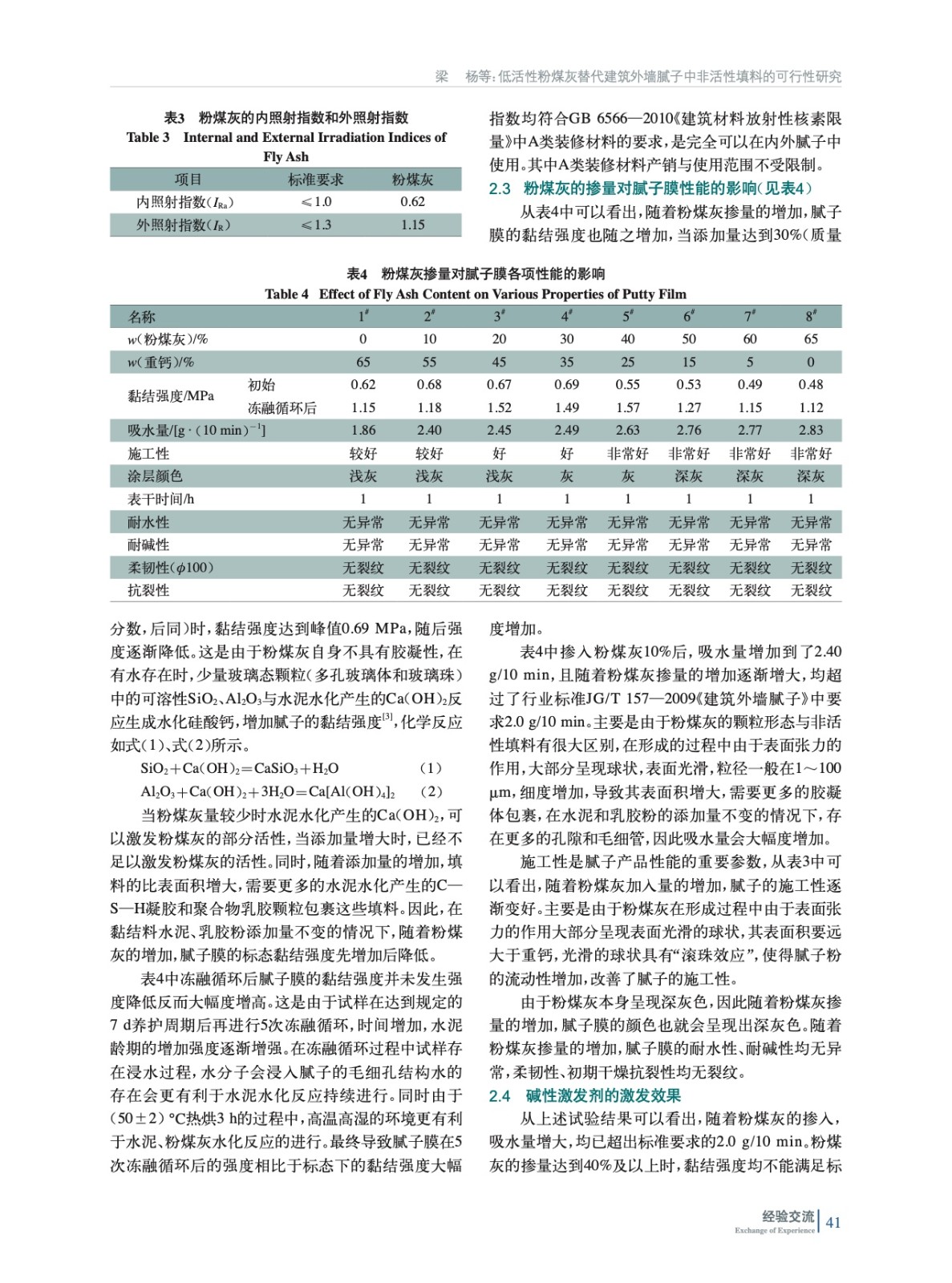

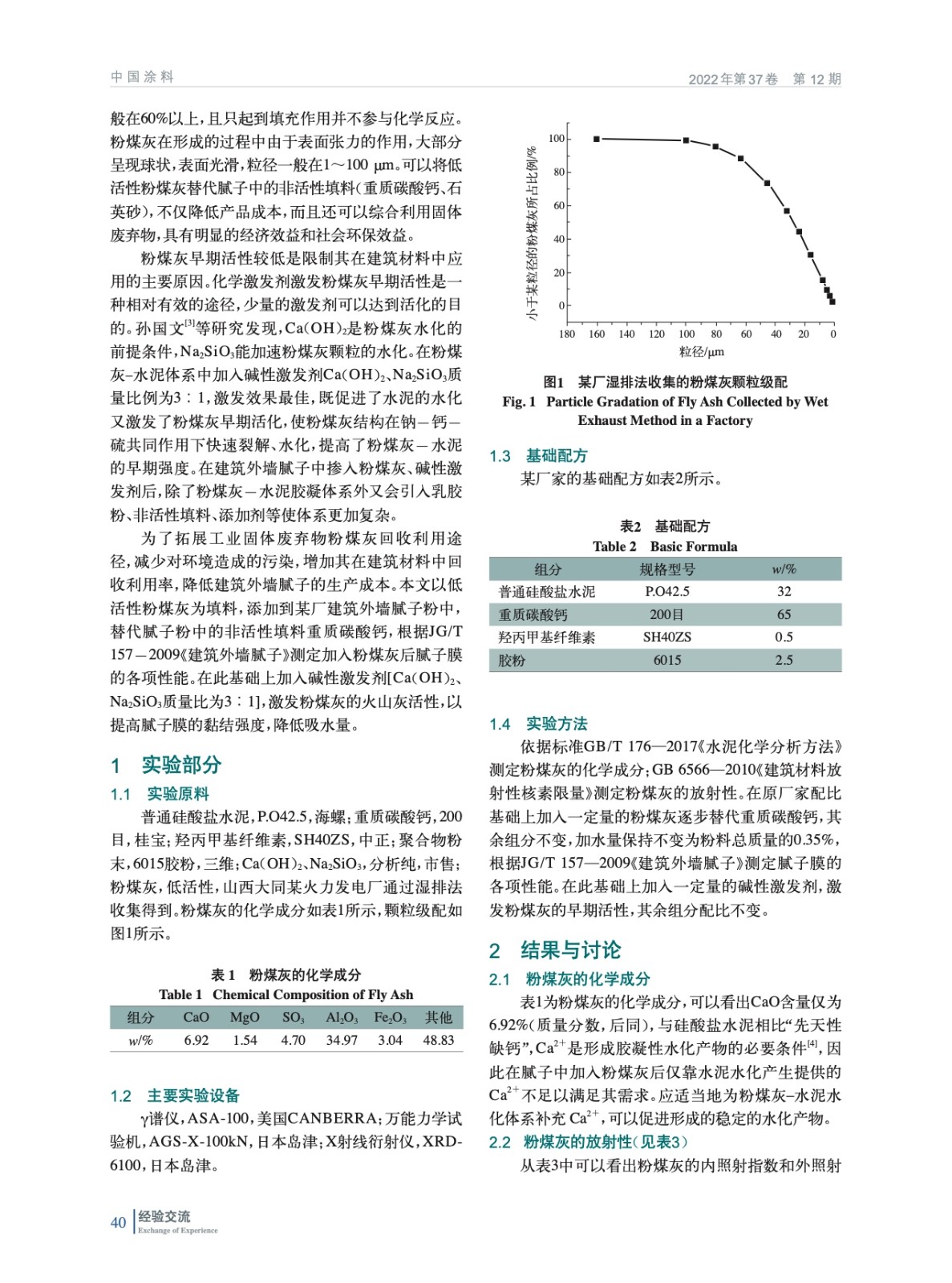

摘要：将低活性粉煤灰掺入建筑外墙腻子中逐步替代非活性填料（重质碳酸钙），实验结果表明，随着粉煤灰掺量的增加，吸水量逐渐增大均已超出标准要求，黏结强度先增大后减少，达到峰值0.69 MPa后强度逐渐减少，腻子膜的其余性能指标均满足标准要求。为了解决加入粉煤灰后腻子膜吸水率、黏结强度存在的问题，在上述实验配比的基础上加入质量分数5%的碱性激发剂[Ca(OH)2、Na2SiO3]，结果表明，碱性激发剂的加入，对粉煤灰、水泥的激发效果显著，腻子膜的吸水量明显降低，均能满足标准要求的2.0 g/10 min，黏结强度先增加到峰值0.87 MPa后逐步降低，完全替代重质碳酸钙时为0.62 MPa，满足标准的要求。
