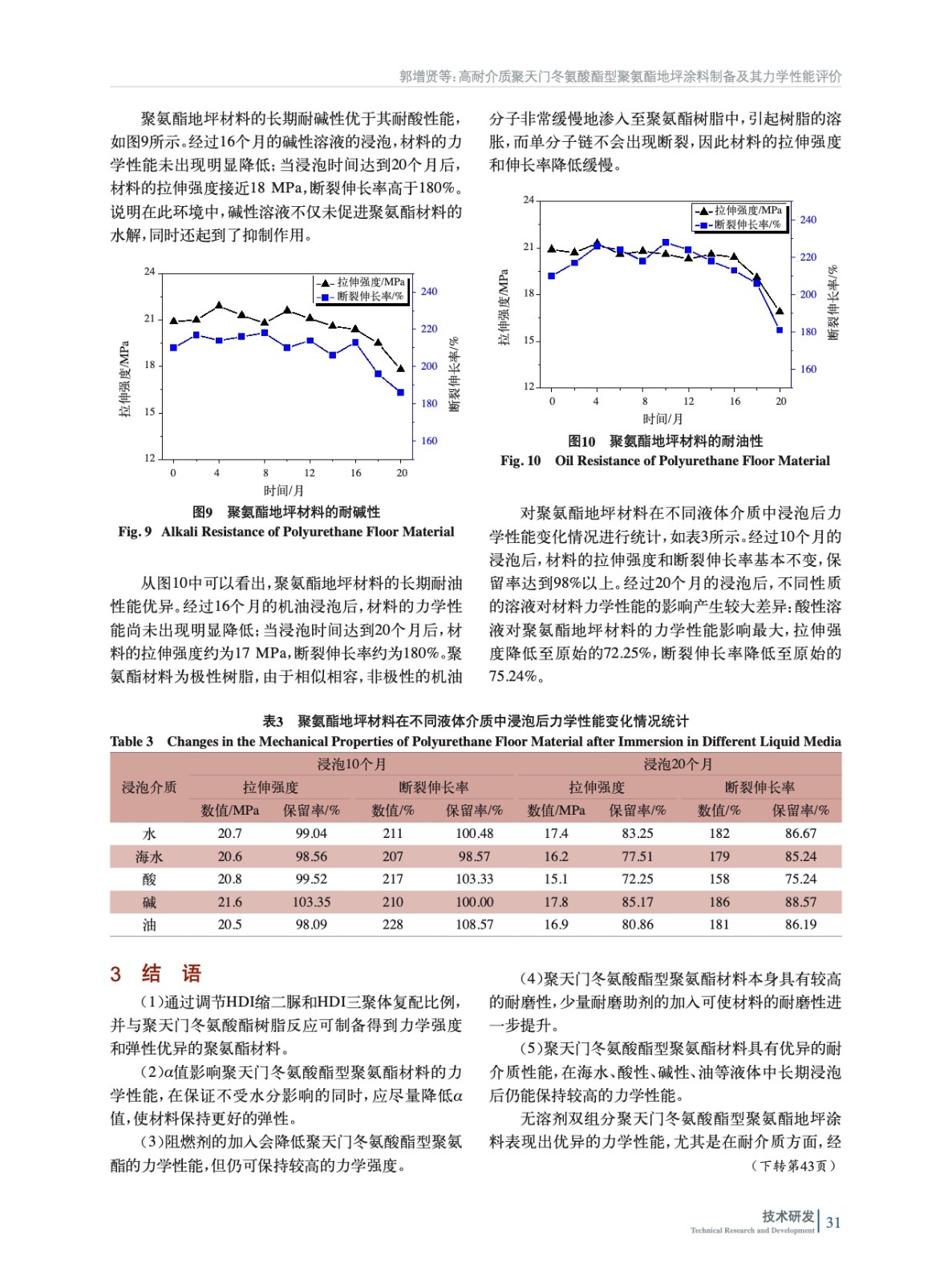

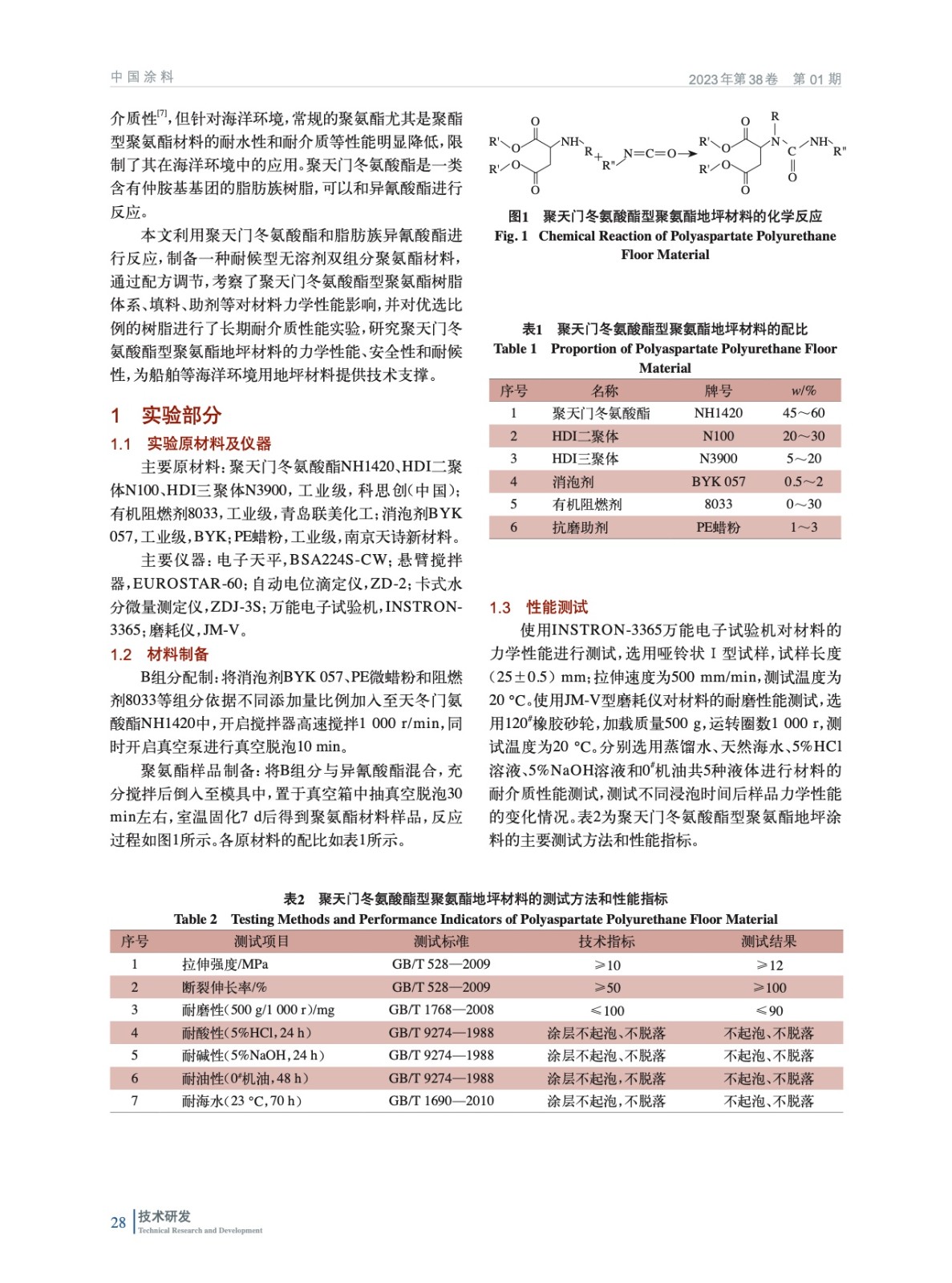

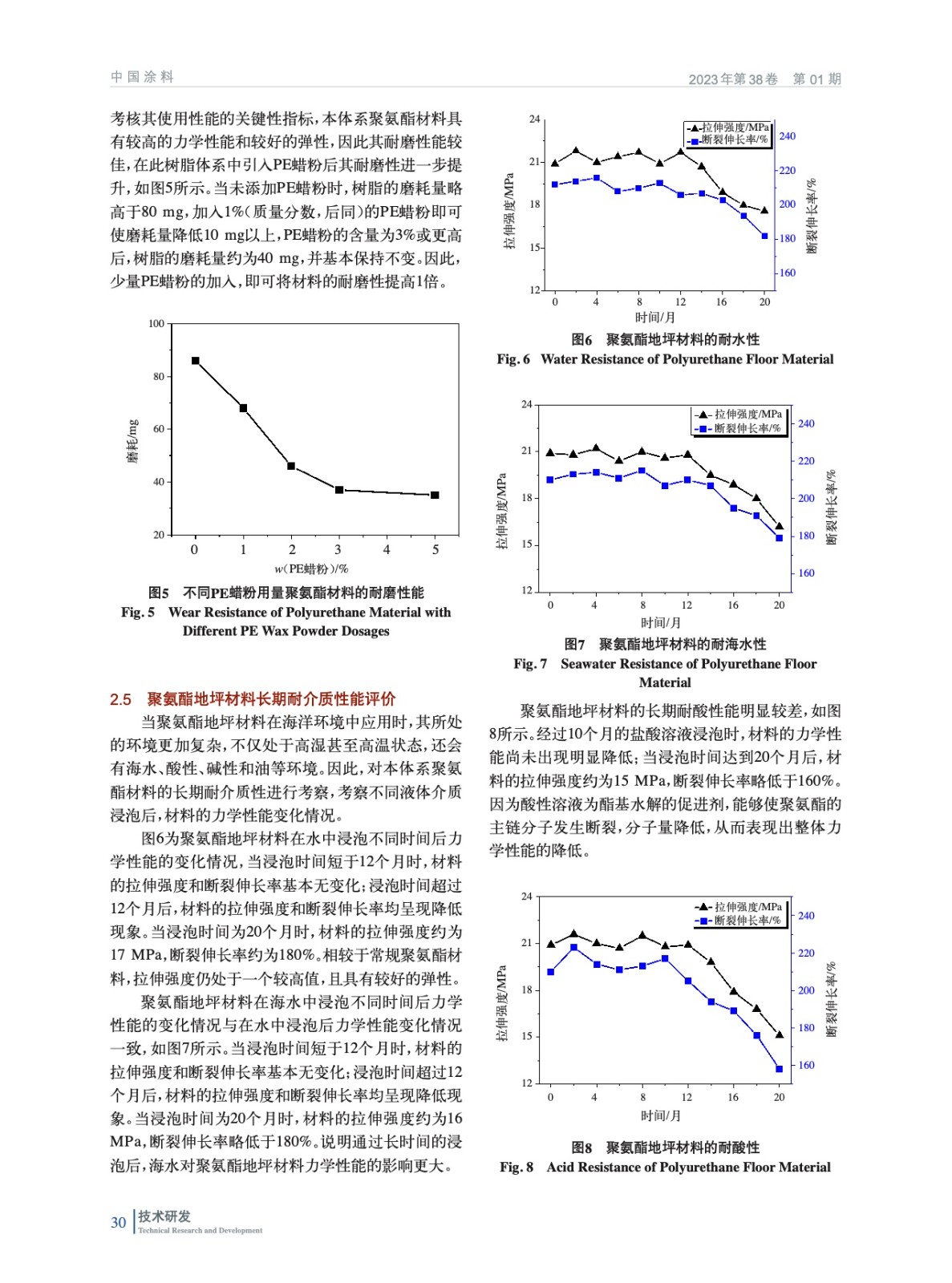

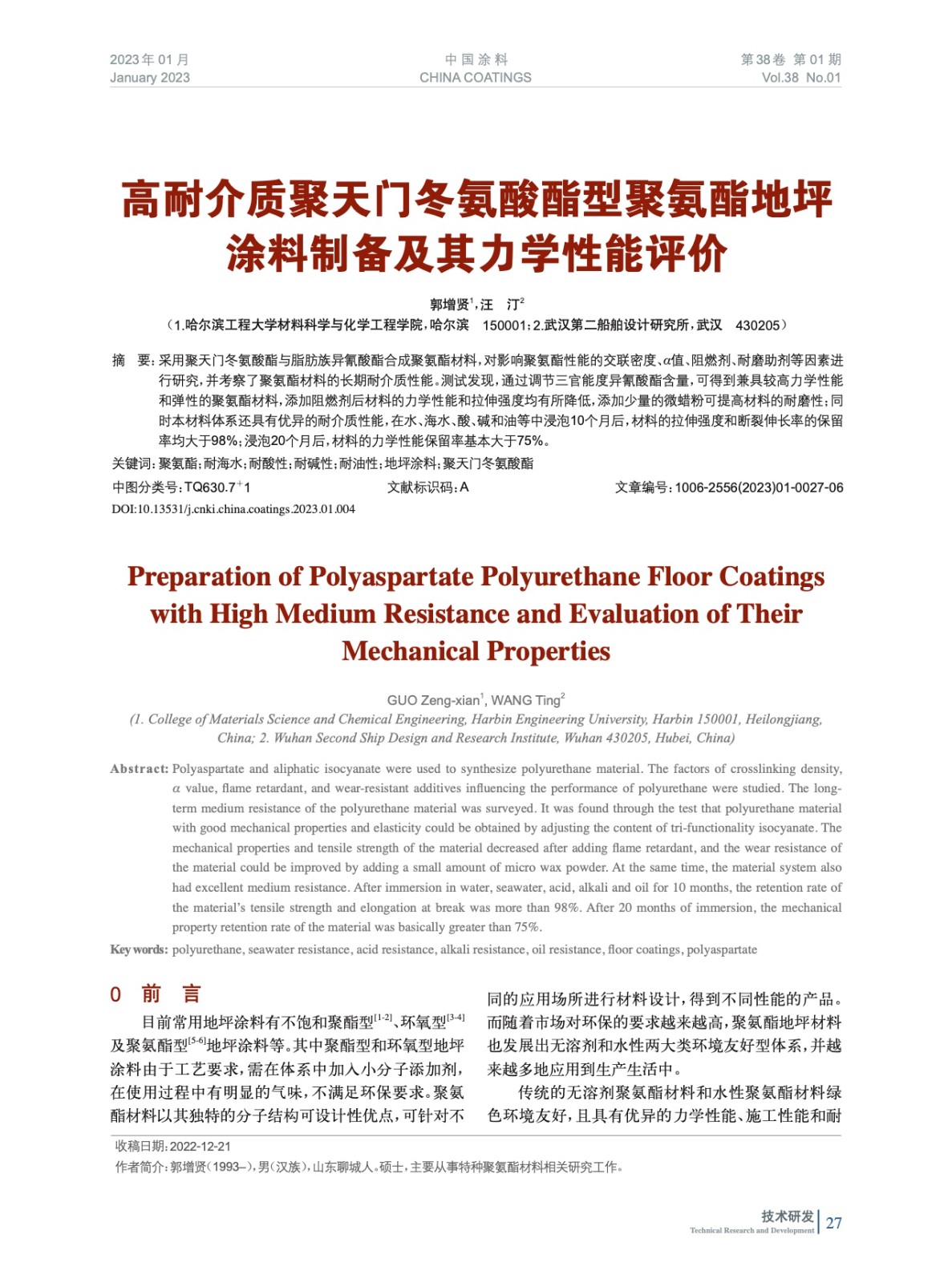

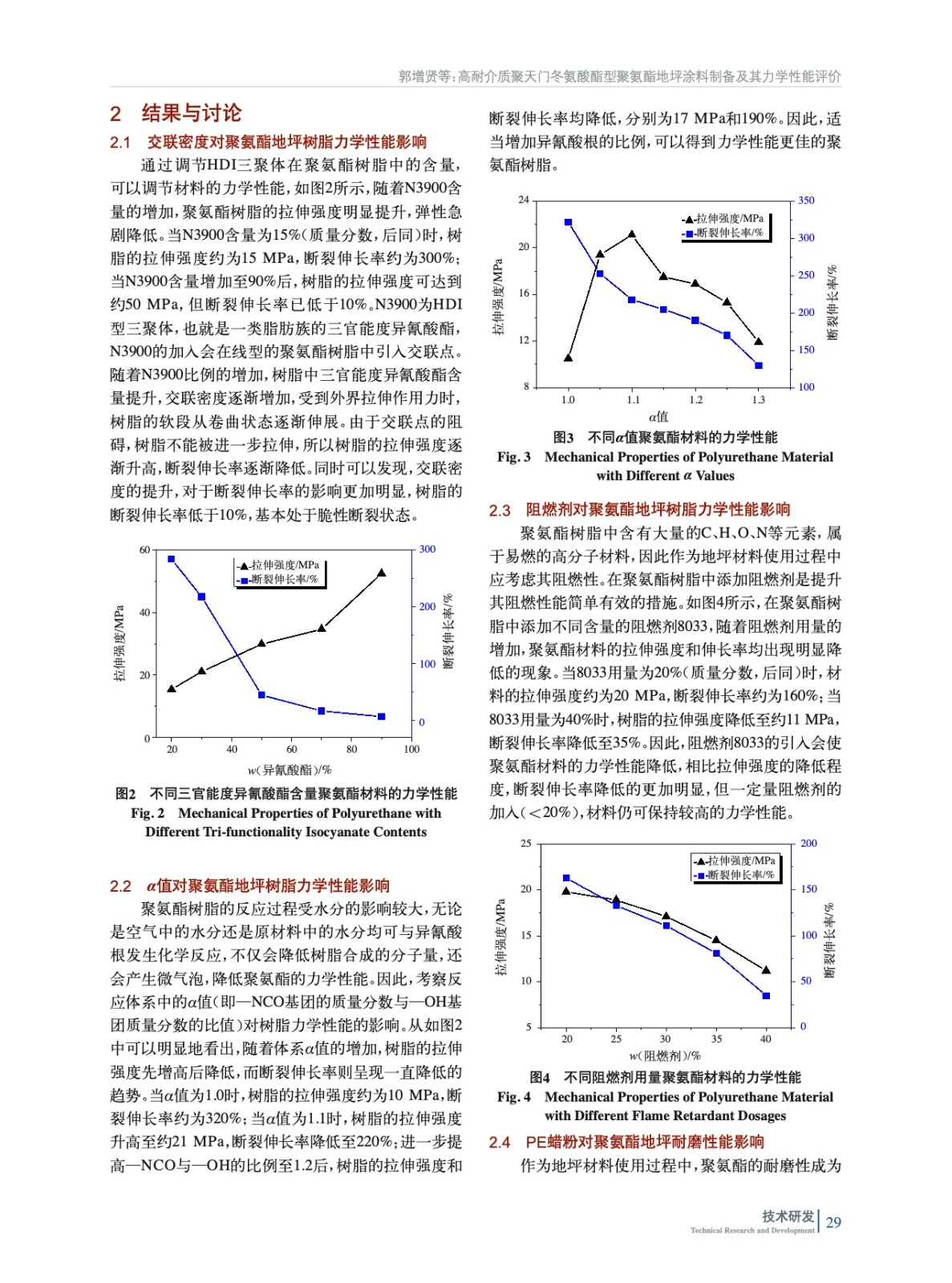

摘要：采用聚天门冬氨酸酯与脂肪族异氰酸酯合成聚氨酯材料，对影响聚氨酯性能的交联密度、α值、阻燃剂、耐磨助剂等因素进行研究，并考察了聚氨酯材料的长期耐介质性能。测试发现，通过调节三官能度异氰酸酯含量，可得到兼具较高力学性能和弹性的聚氨酯材料，添加阻燃剂后材料的力学性能和拉伸强度均有所降低，添加少量的微蜡粉可提高材料的耐磨性；同时本材料体系还具有优异的耐介质性能，在水、海水、酸、碱和油等中浸泡10个月后，材料的拉伸强度和断裂伸长率的保留率均大于98%；浸泡20个月后，材料的力学性能保留率基本大于75%。
