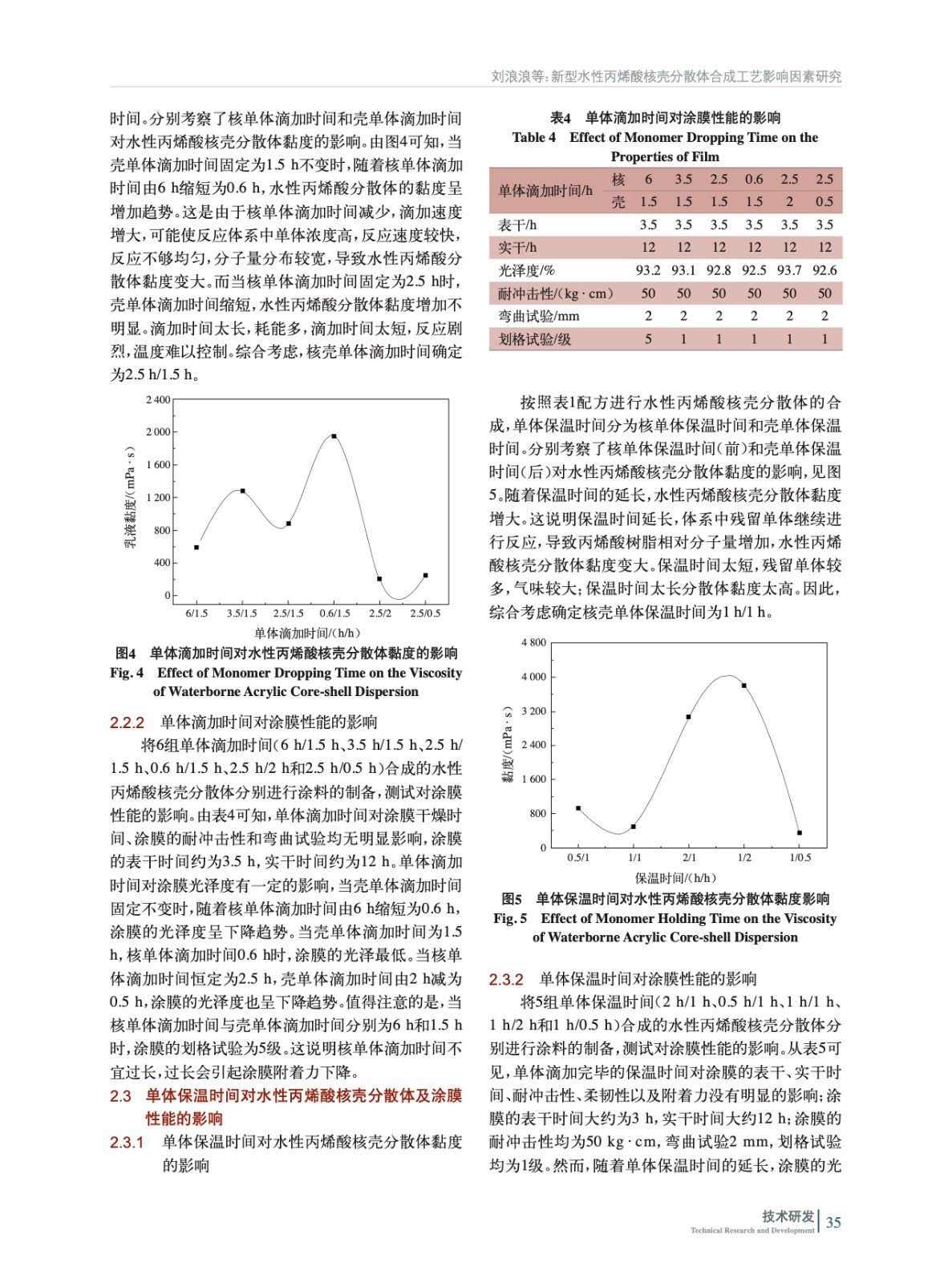

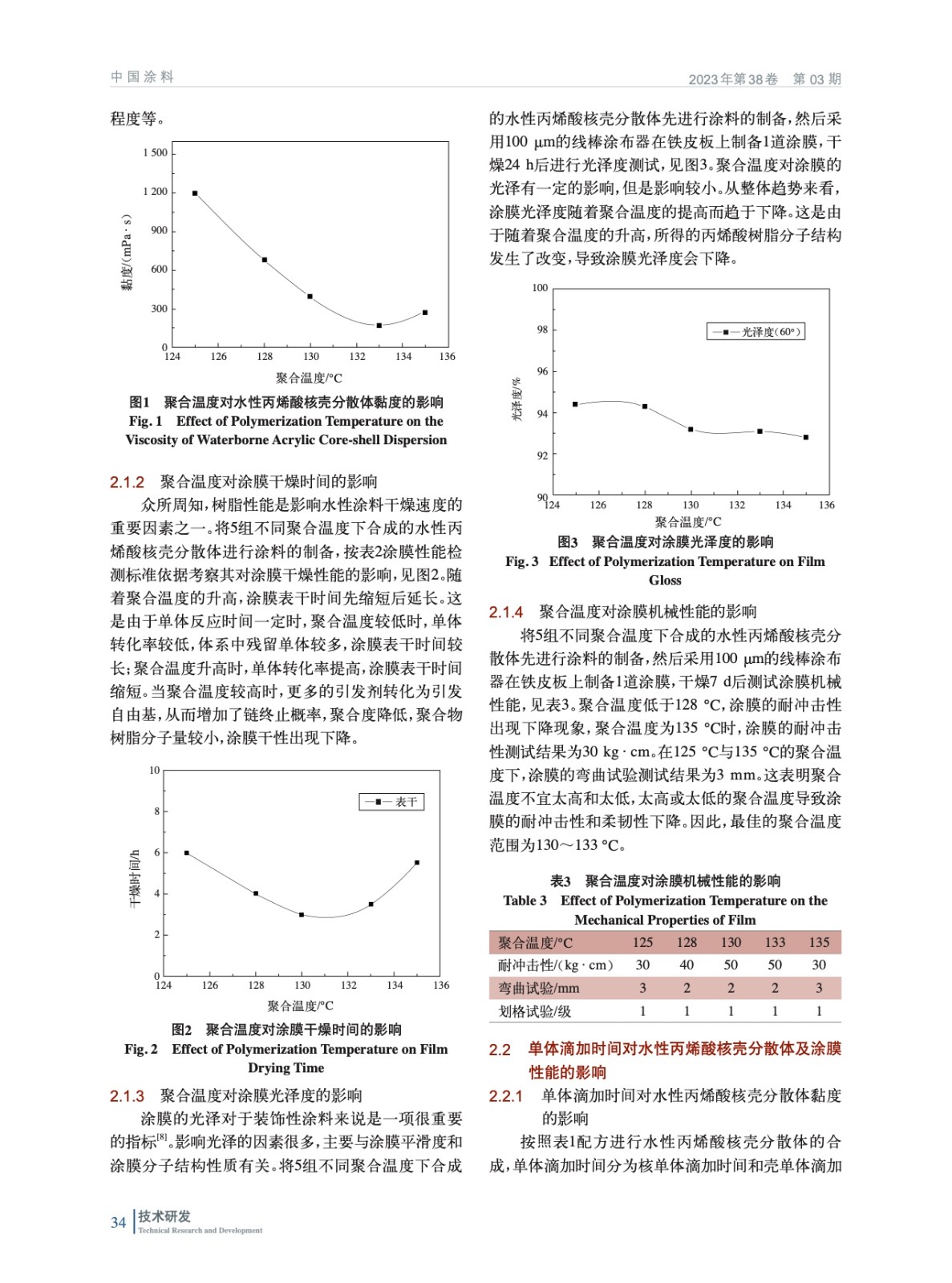

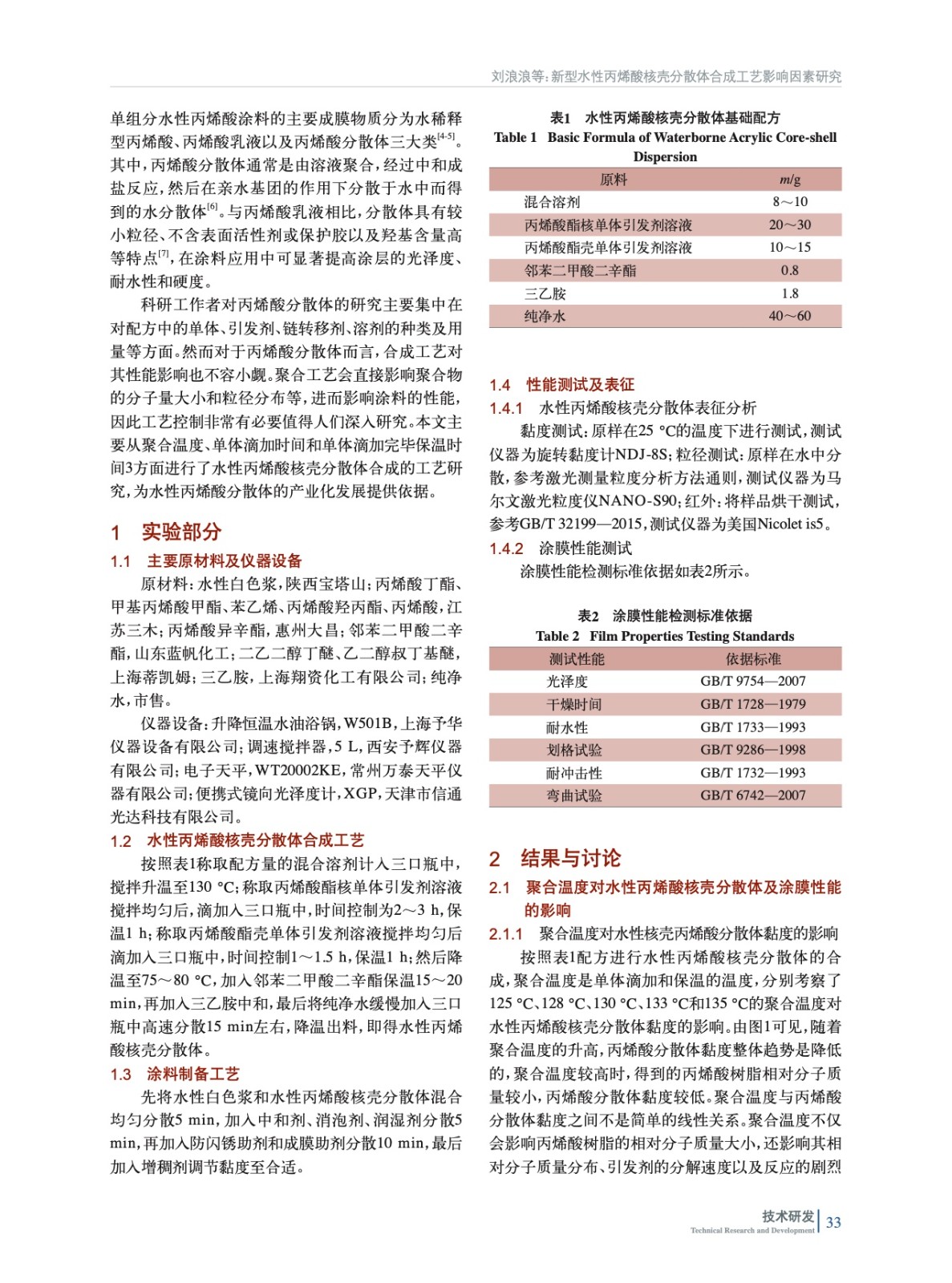

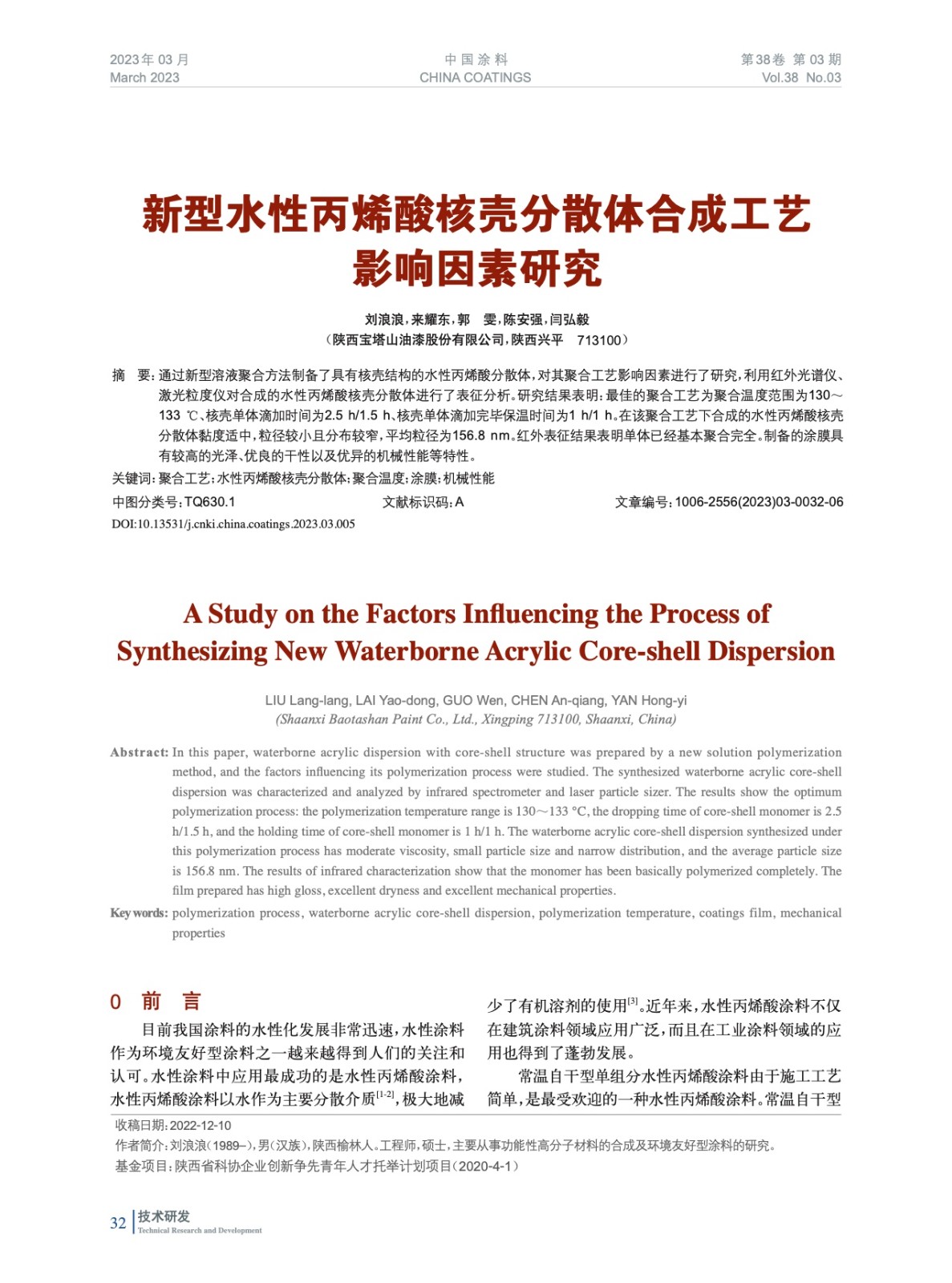

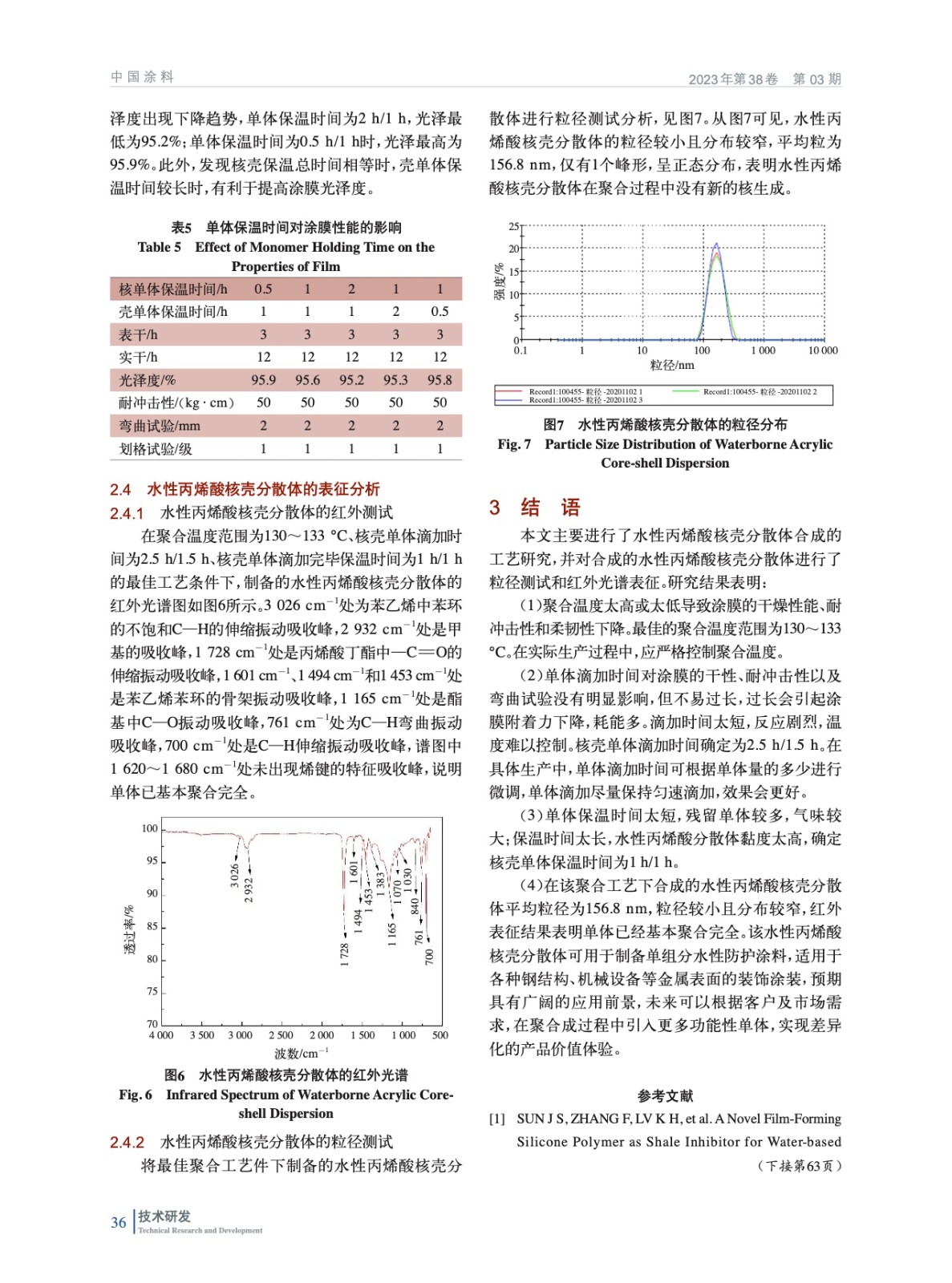

摘要：通过新型溶液聚合方法制备了具有核壳结构的水性丙烯酸分散体，对其聚合工艺影响因素进行了研究，利用红外光谱仪、激光粒度仪对合成的水性丙烯酸核壳分散体进行了表征分析。研究结果表明：最佳的聚合工艺为聚合温度范围为130～133 ℃、核壳单体滴加时间为2.5 h/1.5 h、核壳单体滴加完毕保温时间为1 h/1 h。在该聚合工艺下合成的水性丙烯酸核壳分散体黏度适中，粒径较小且分布较窄，平均粒径为156.8 nm。红外表征结果表明单体已经基本聚合完全。制备的涂膜具有较高的光泽、优良的干性以及优异的机械性能等特性。
