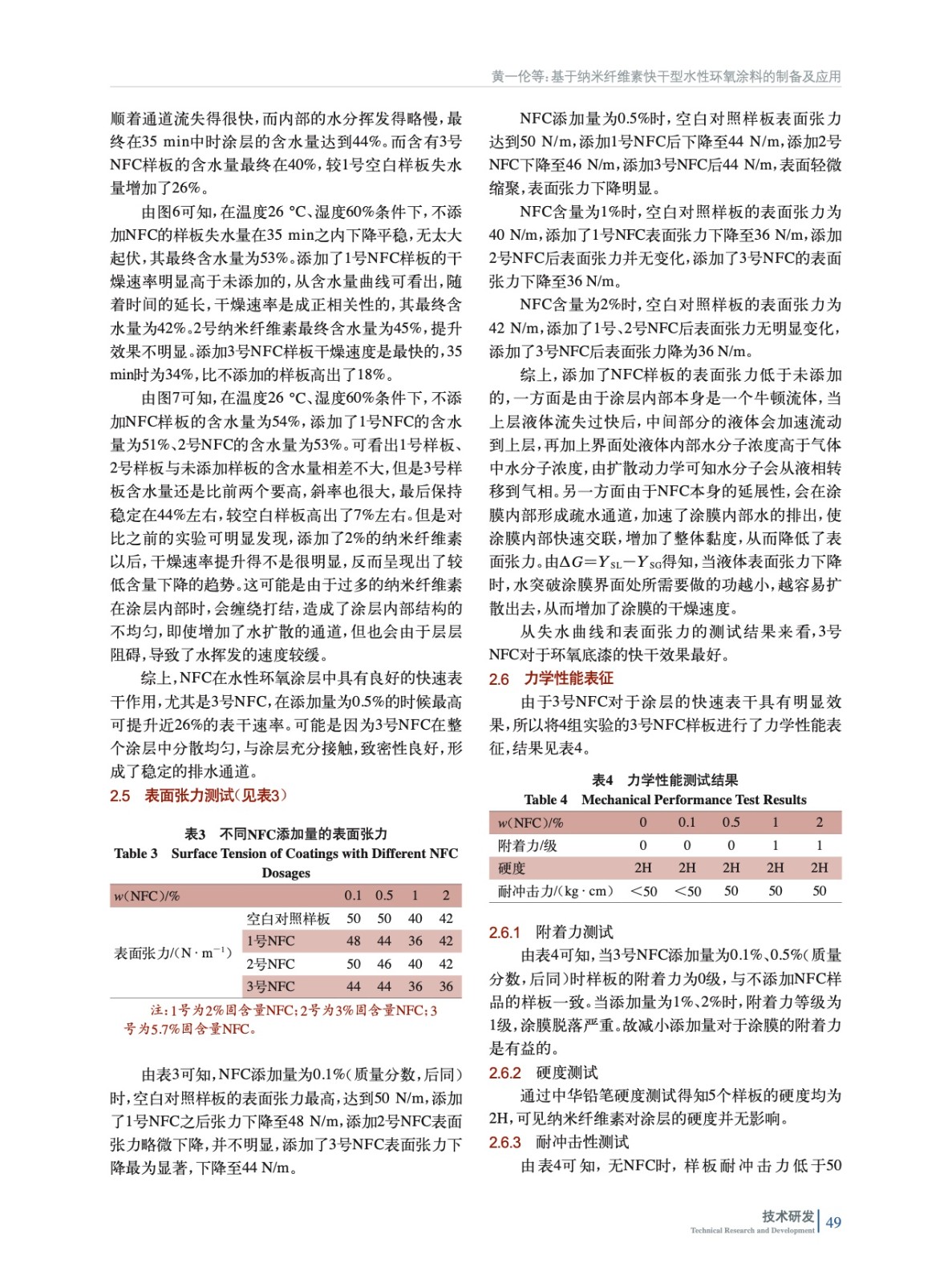

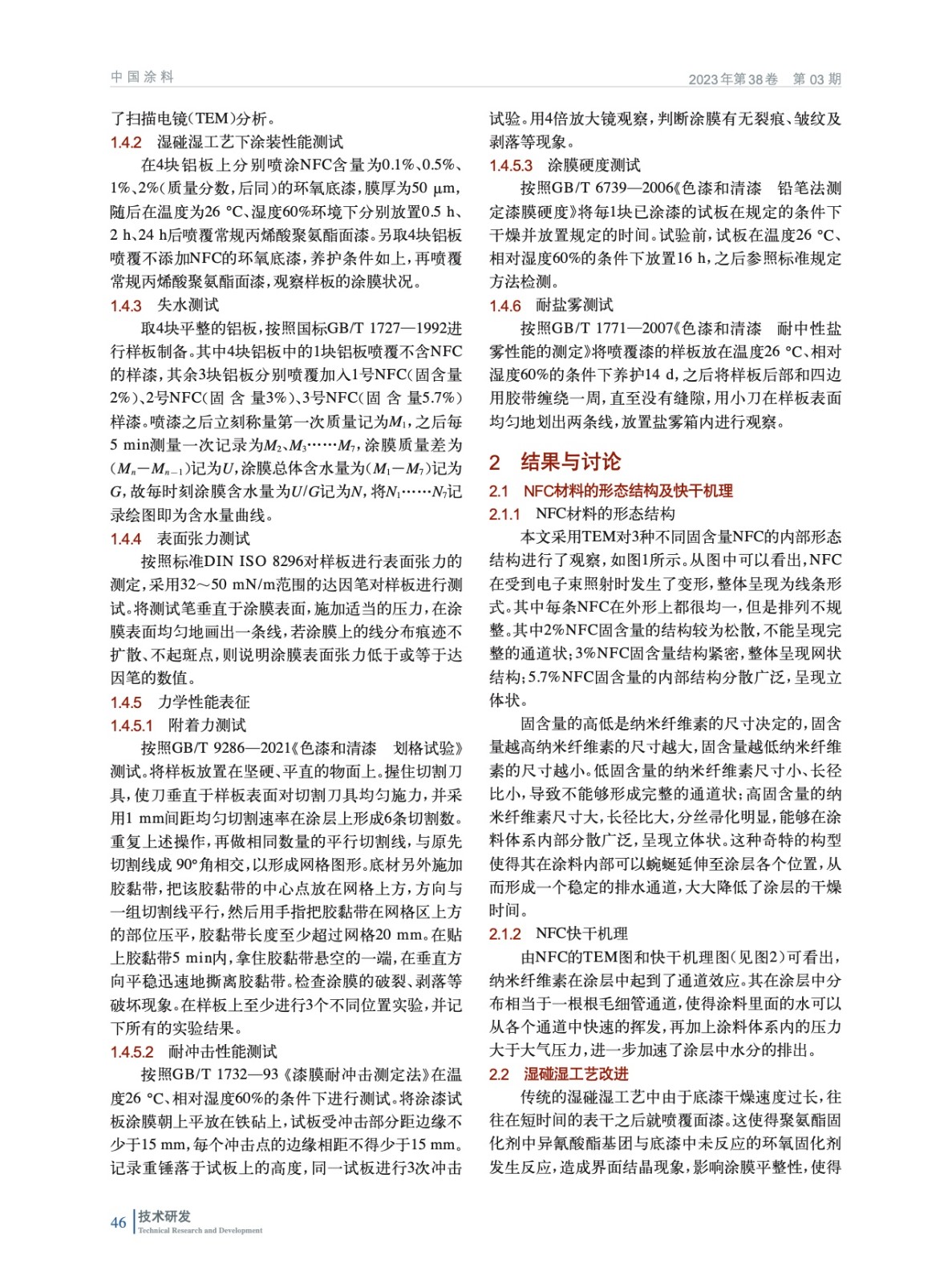

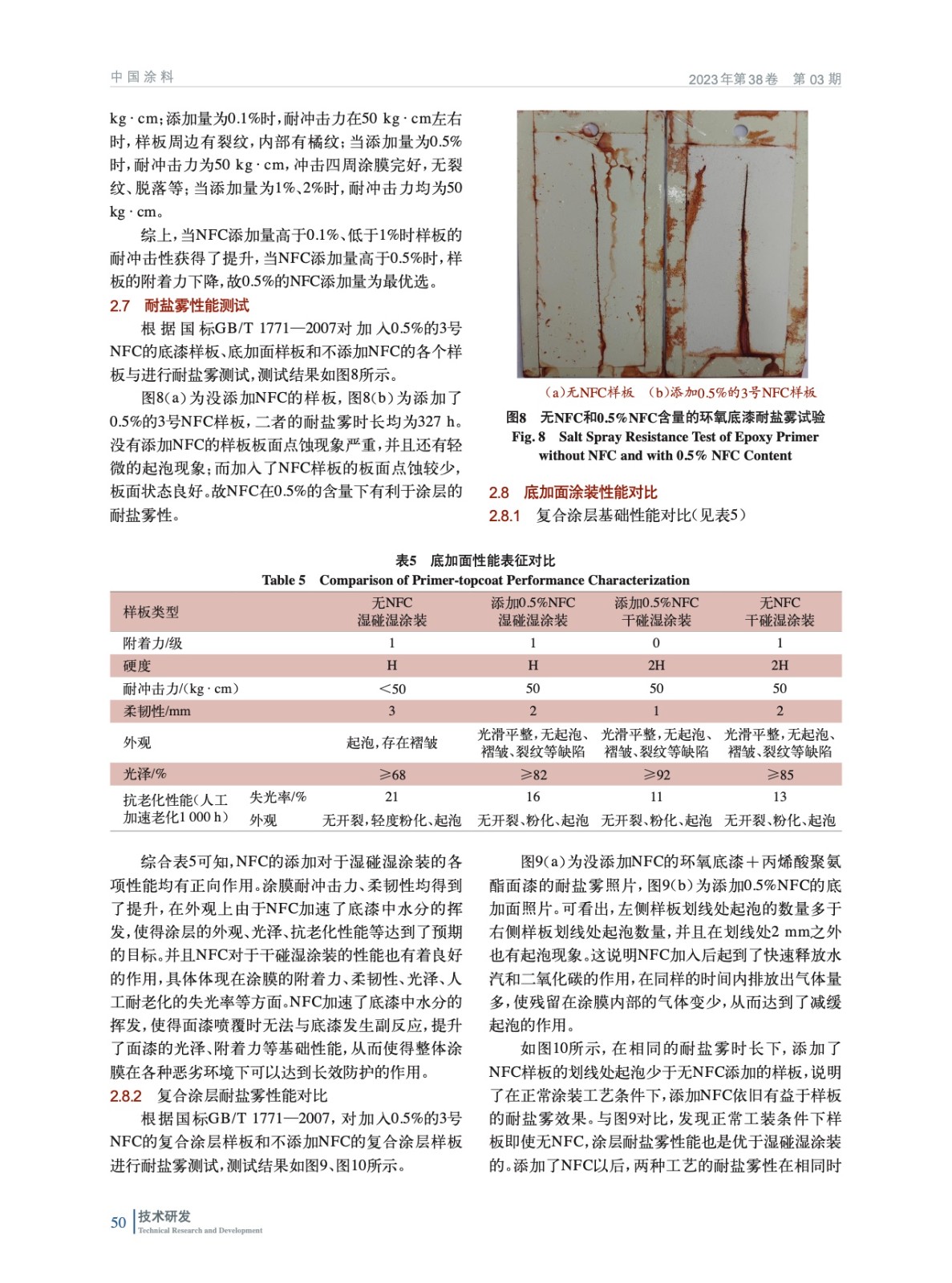

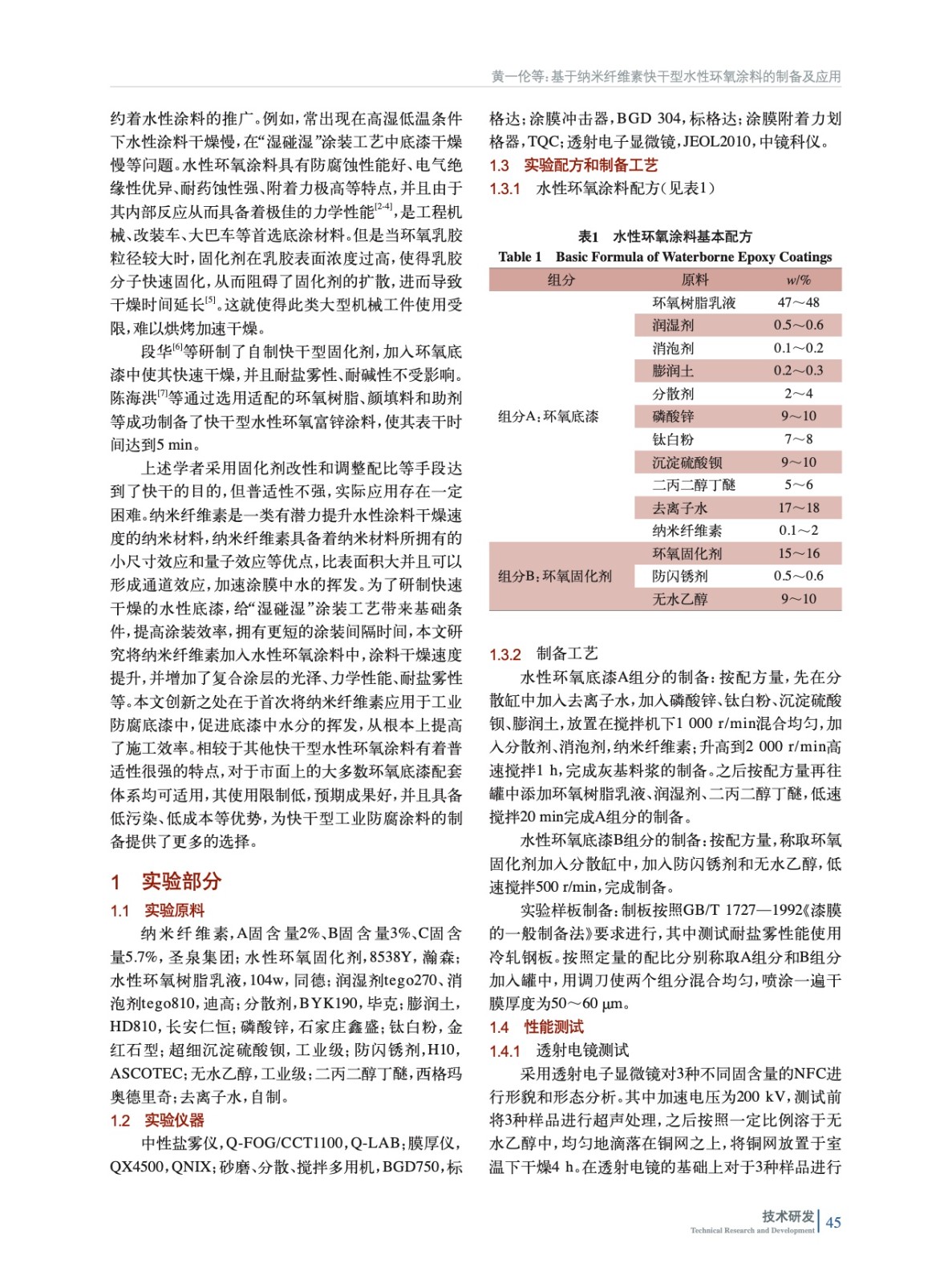

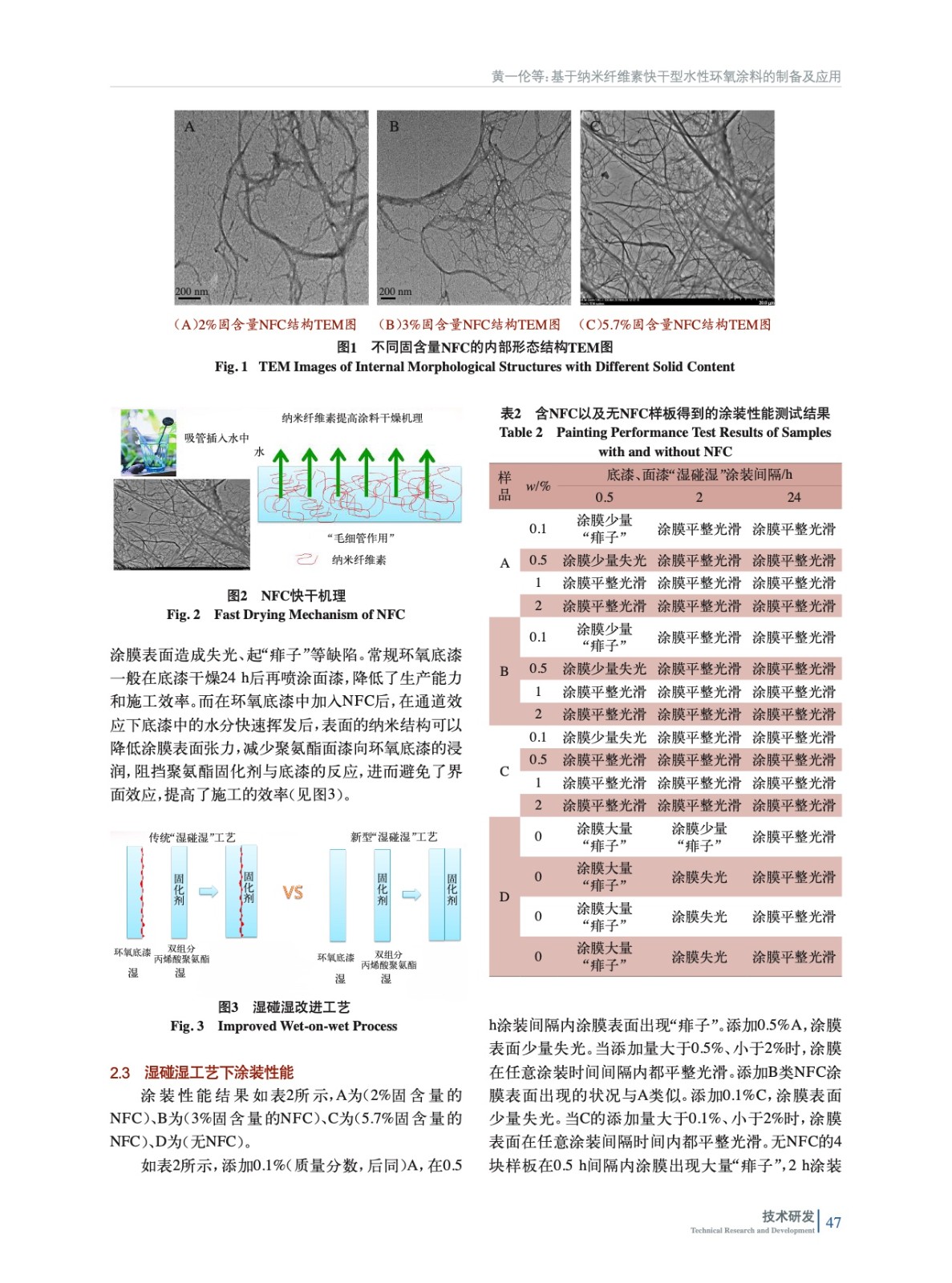

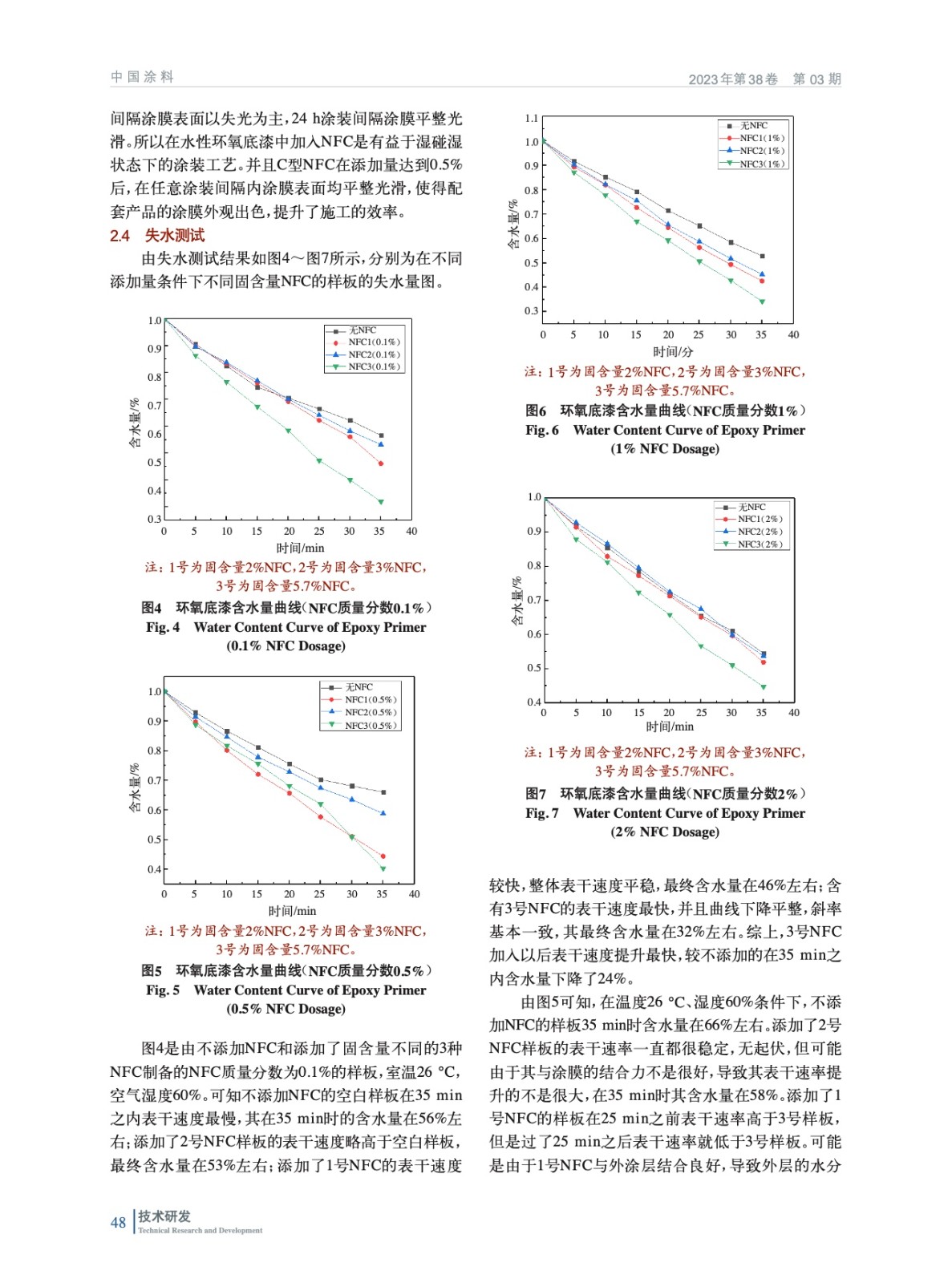

摘要：采用3种固含量不同的纳米纤维素（NFC）对涂膜进行改性，利用纳米纤维素的结构特点，在水性环氧底漆湿膜中形成通道效应，加速底漆中水的挥发。考察了涂膜中NFC添加量变化对其干燥速度、耐盐雾性、附着力、耐冲击性、表面张力的影响。研究发现，在水性环氧底漆中引入新型的纳米纤维素材料后，可以加快干燥过程中的水分挥发速率，使其快速表干。同时，随着NFC添加量的增加，涂膜的耐盐雾性、附着力、抗冲击等性能逐渐提升，最终发现当固含量为5.7%NFC添加量为0.5%（质量分数）的时候涂膜的各项性能达到最佳。满足水性环氧底漆快速表干的条件，并能适应“湿碰湿”涂装需求，大大降低了涂装间隔时间，复合涂层涂膜外观出色。
