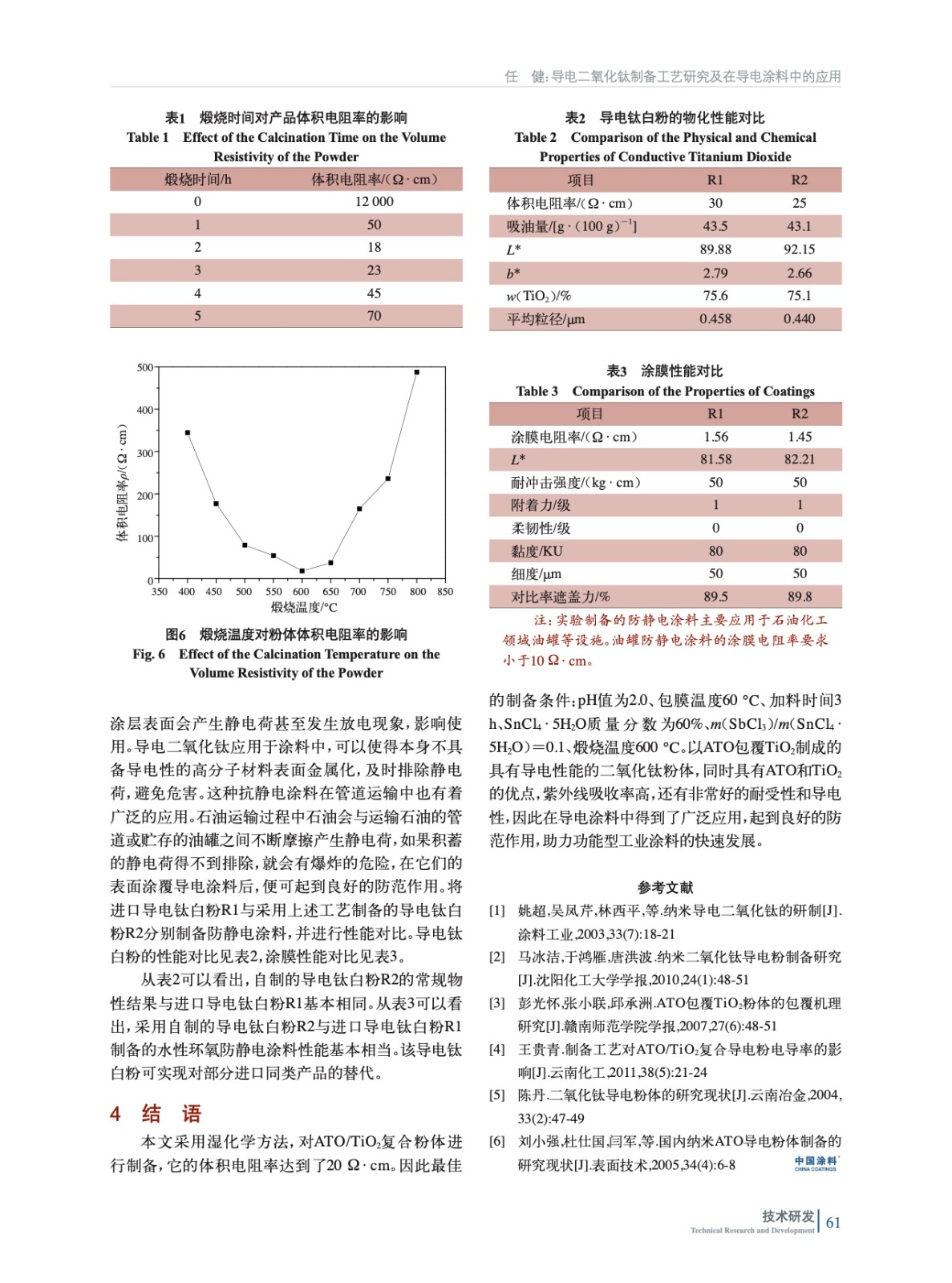

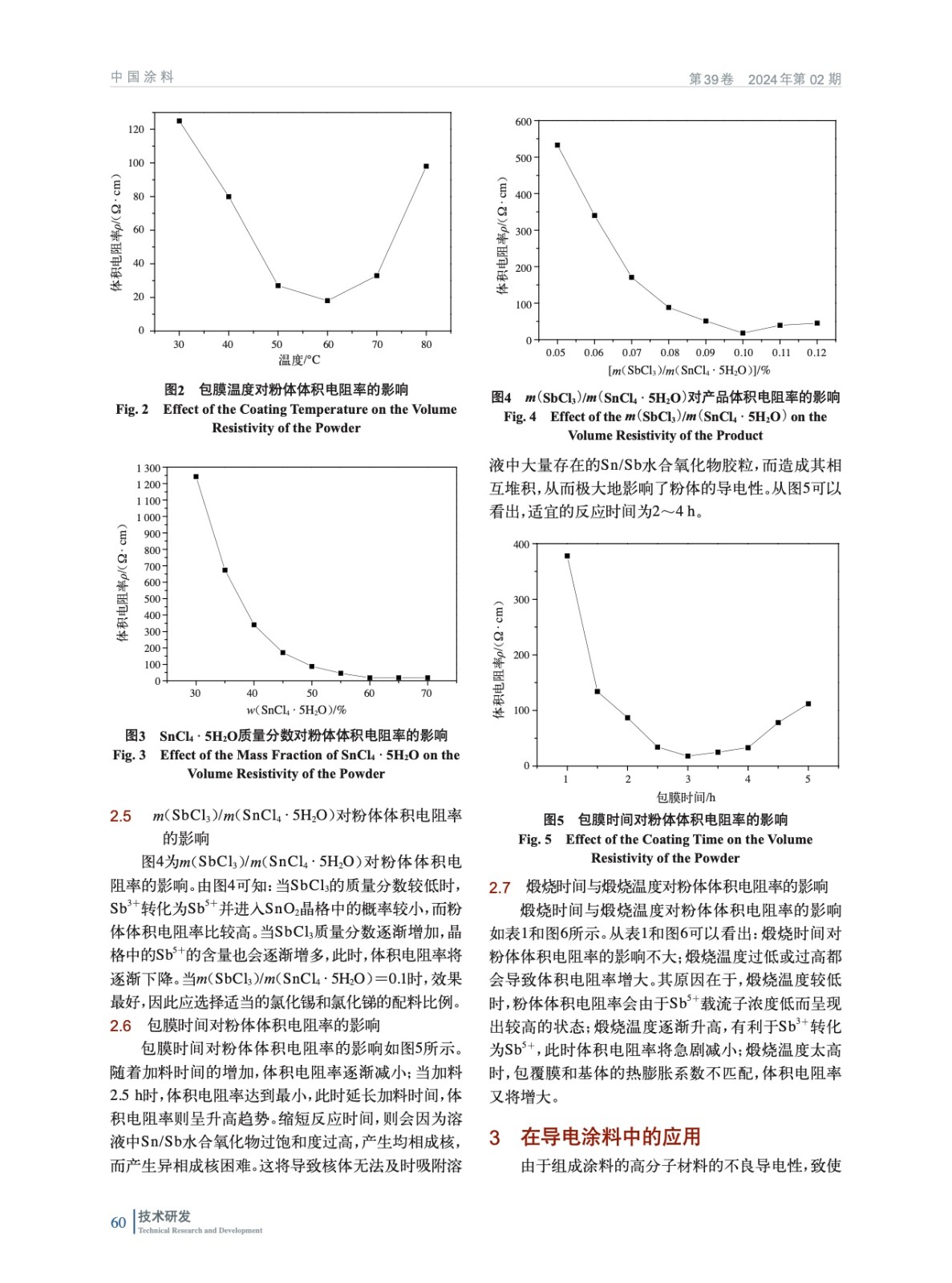

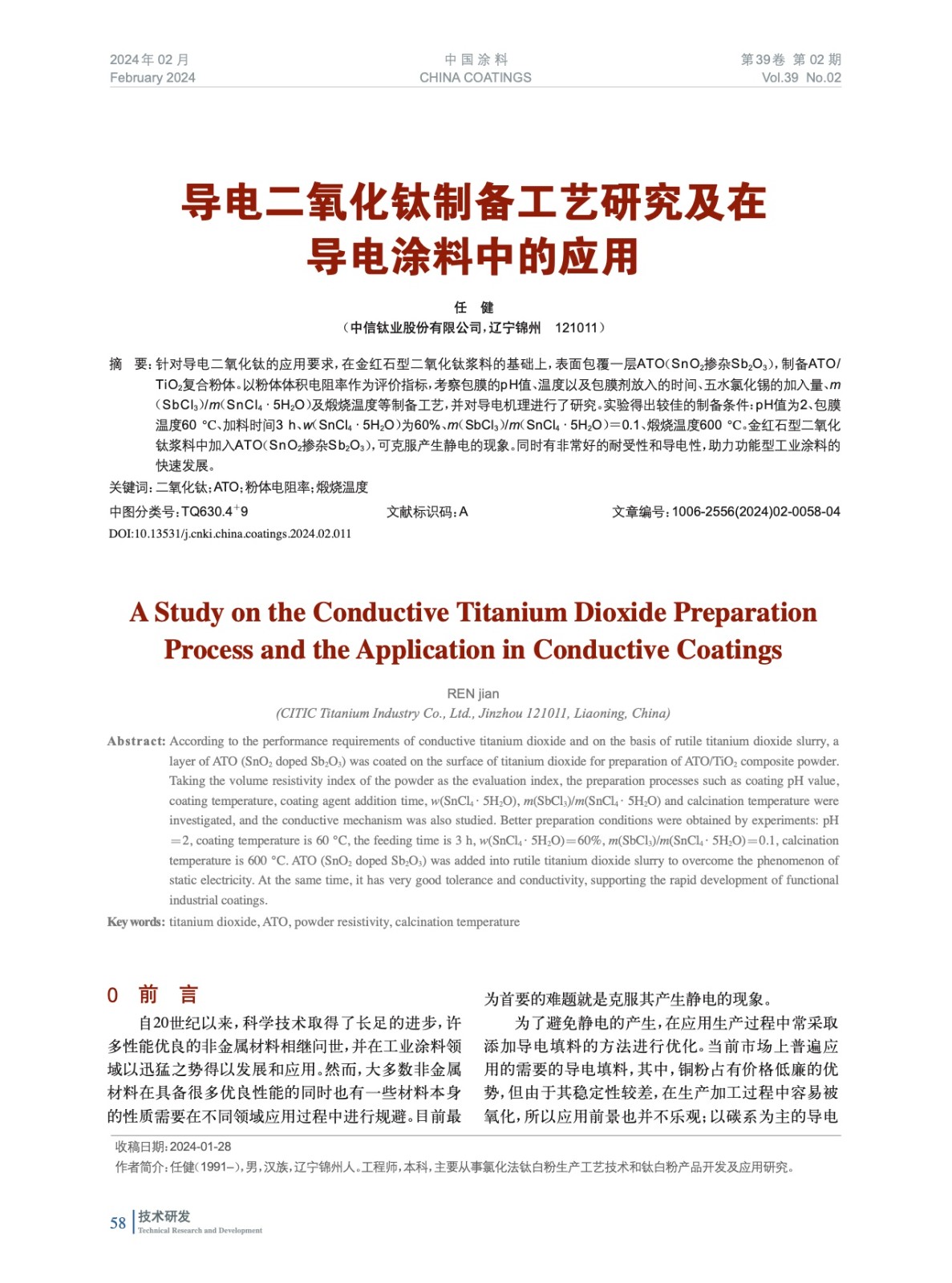

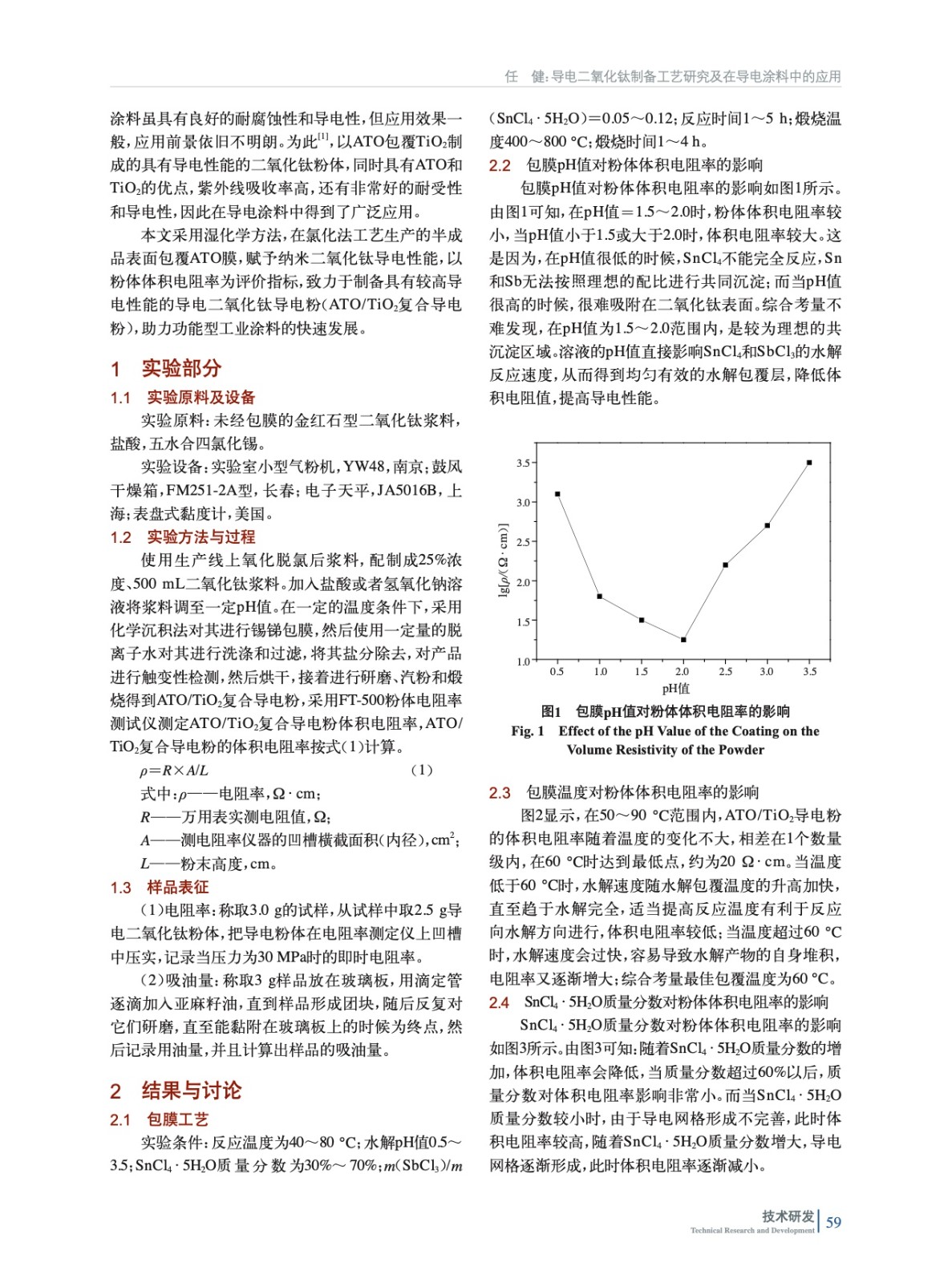

摘要：针对导电二氧化钛的应用要求，在金红石型二氧化钛浆料的基础上，表面包覆一层ATO（SnO2掺杂Sb2O3），制备ATO/TiO2复合粉体。以粉体体积电阻率作为评价指标，考察包膜的pH值、温度以及包膜剂放入的时间、五水氯化锡的加入量、m（SbCl3）/m（SnCl4·5H2O）及煅烧温度等制备工艺，并对导电机理进行了研究。实验得出较佳的制备条件：pH值为2、包膜温度60 ℃、加料时间3 h、w（SnCl4·5H2O）为60%、m（SbCl3）/m（SnCl4·5H2O）＝0.1、煅烧温度600 ℃。金红石型二氧化钛浆料中加入ATO（SnO2掺杂Sb2O3），可克服产生静电的现象。同时有非常好的耐受性和导电性，助力功能型工业涂料的快速发展。
