【防腐涂料】绿色卫士--低黏度环氧树脂制备超高固体分防护涂料

2015/8/25 8:53:25| 次阅读| 来源欧洲涂料杂志| 作者ECJ

摘要：重点介绍了一种新型低黏度环氧(LVE)涂料，与当前使用的传统液体环氧涂料相比，施工性能更好， VOC更低。

表5总结了在PVC25%时制备的各种涂料性能。在这些产品体系中，用聚氨基醇固化剂的SER溶剂型环氧涂料(固体分52%)作为对照(性能基准)。所有其他体系用固体分90%的配方(见表3)，使用不同类型的液态环氧树脂，用曼尼希碱进行固化。

尽管BADGE和BFDGE涂料性能良好，但这些配方产品黏度高(﹥140 KU)，不适于无气喷涂施工。在BADGE 中添加常用的C12～C14缩水甘油烷基醚(AGE)活性稀释剂，可制备适于喷涂施工的、合适黏度的产品，但涂料性能下降，表现为：实燥时间明显延长(延长约9h)，涂膜硬度降低(从171s降至111s)，耐化学性和防腐性能较差。由于使用了活性稀释剂，涂料的交联密度降低，出现以上性能下降不足为奇。

耐盐雾试验中表现出良好的防腐性能

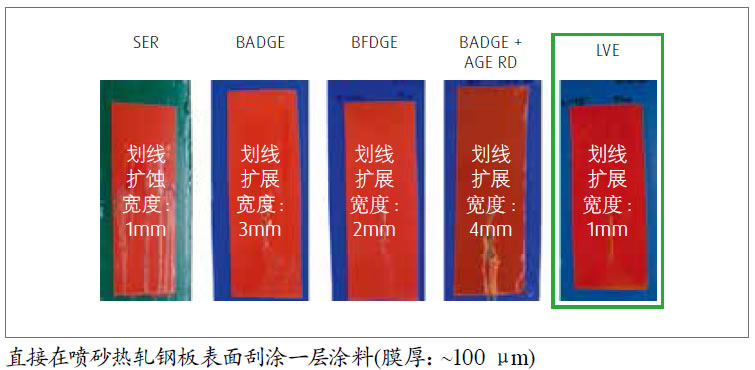

图1 LVE涂料与标准环氧涂料的防腐性能对比(1 500 h循环腐蚀试验)

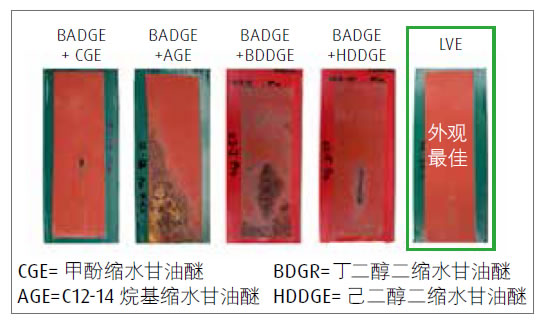

单涂层图2 LVE涂料与用带单官能团和双官能团活性稀释剂改性BADGE涂料的防腐性能对比(2 000h循环腐蚀试验)

图1表明LVE涂料与标准环氧涂料防腐性能对比结果。图2展现LVE涂料与用带单官能团和双官能团活性稀释剂改性BADGE涂料的防腐性能对比。活性稀释剂浓度不固定，但配方黏度达到90～100 KU. 单官能团的稀释剂，对C12～C14AGE和CGE进行了评价。带双官能团的活性稀释剂，则对BDDGE和HDDGE 进行了评价。
