【防腐涂料】绿色卫士--低黏度环氧树脂制备超高固体分防护涂料

2015/8/25 8:53:25| 次阅读| 来源欧洲涂料杂志| 作者ECJ

摘要：重点介绍了一种新型低黏度环氧(LVE)涂料，与当前使用的传统液体环氧涂料相比，施工性能更好， VOC更低。

无气喷涂施工质量优异

由于施工成本低，易于操作，施工人员通常更愿意使用无气喷涂对环氧涂料施工。然而，超高固体分环氧涂料，黏度高，给施工带来了困难(需要使用复杂而昂贵的多元喷涂设备)。

因此，本文意在研究高固体分LVE涂料(VS90%、 PVC25%)进行无气喷涂的可行性。如图3所示，与BFDGE 涂料相比，LVE涂料表现出更好的喷涂性和外观。由于BFDGE底漆的黏度高(2 070mPa•s)，雾化效率低，外观较差。尚未发现一种无气喷涂设备的喷头尺寸与操作压力的组合能形成一个适宜的喷涂扇形面，得到平滑、连续涂膜。

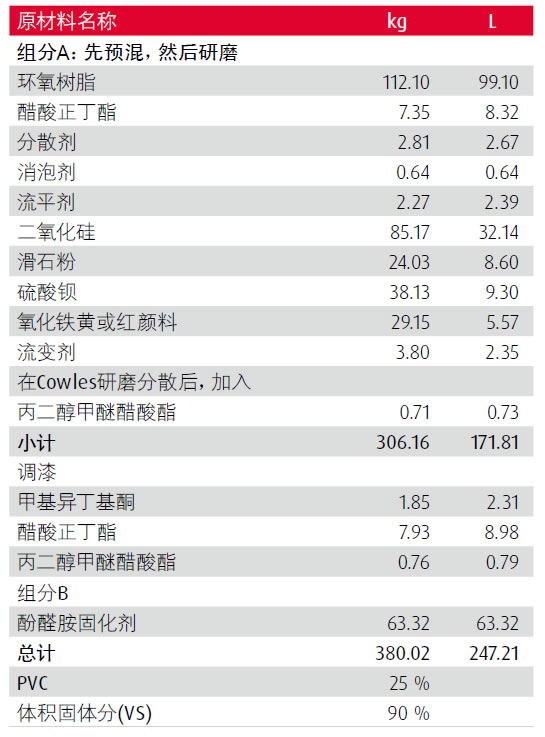

图4 无气喷涂试验的参考配方( VS9 0%、P VC 25%)

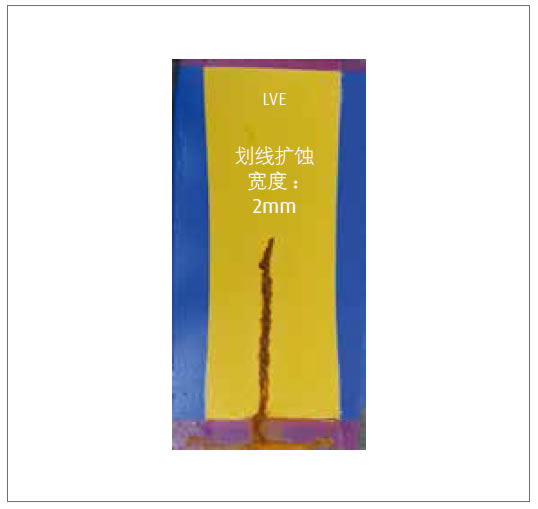

图4 LVE(VS 90%、PVC 25%、酚醛胺固化剂、无防腐颜料)喷涂涂料的防腐性能

相反，用LVE制备的底漆黏度较低(1258cP)，更适于喷涂施工，外观极佳。用0.017 in的喷头(“Graco417”) 压力设置值为6，可以形成平滑、均匀的连续涂膜。图4展示喷涂LVE板的防腐性能。在“Bonderite 1000”磷化处理的冷轧钢板上直接以无气喷涂的方式喷涂，单道涂层(膜厚约75 μm)，随后进行1 500 h的耐盐雾试验。
